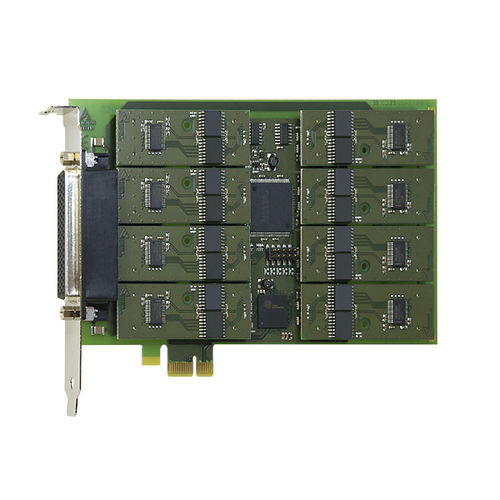

PCI-Express-Schnittstellenkarte APCIe-7300

SerieIndustrie

Der Aufbau der PCI-Express serielle Schnittstelle APCIe-7300 wird durch SI-Module bestimmt, die von der Karte automatisch erkannt werden. Die seriellen Schnittstellen können mit den folgenden Betriebsmodi bestückt werden: RS232, RS422, RS485 und 20 mA Current Loop (mit galvanischer Trennung). Die Karte ist für Anwendungen in der Datenerfassung und industriellen Prozesskontrolle, zum direkten Anschluss von Sensoren, für Mehrbenutzer-Systeme, als SPS-Schnittstelle, für Multidrop-Anwendungen, zur Modem- und Druckerkontrolle, etc. ausgelegt. Der Aufbau dieser seriellen Kommunikationskarten wird durch SI-Module bestimmt, die von der Karte automatisch erkannt werden. Die seriellen Schnittstellen können mit den folgenden Betriebsmodi bestückt werden: RS232, RS422, RS485 und 20 mA Current Loop (mit galvanischer Trennung). Die SI-Module mit galvanischer Trennung bietet Trenn- schutz bis 1000 V für raue Umgebungen und verhindert Masseschleifen. Die Ein-/Ausgabeleitungen sind gegen Kurzschluss, schnelle Transienten, elektrostatische Entladungen und hochfrequente Störeinstrahlungen geschützt. Die Schnittstellen werden durch ein 128-Byte FIFO für Sende- und Empfangsdaten unterstützt und gewährleisten ein zuverlässiges Arbeiten mit hohen Datenraten. Technische Merkmale Asynchrone serielle Schnittstellen Modularer Aufbau durch SI-Module: 1 Sockel für 1-fach serielle Schnittstelle Konfigurierbar als RS232, RS422, RS485, 20 mA Current Loop (aktiv, passiv), mit galvanischer Trennung über separate SI-Module Automatische Erkennung als Standardschnittstelle Automatische Modulerkennung
