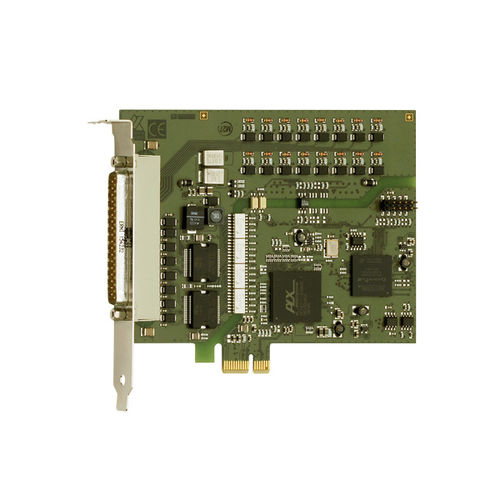

Die PCI-Express 32 digitale E/A-Karte APCIe-1532 hat 32 digitale Ein-/Ausgänge. Sie ist speziell für die industrielle E/A-Steuerung, z.B. zur Signalschaltung, Ein/Aus-Überwachung von Motoren, Lampen etc., als Interface zu elektromechanischen Relais, für automatische Testeinrichtungen oder als Interface zu Maschinen in rauer Industrie-Umgebung ausgelegt.
Technische Merkmale
Eingänge :
16 optoisolierte Eingänge 24 V inkl. 15 interruptfähige Eingänge
Kanal 0 kann als 16-Bit Zählereingang verwendet werden (bis 100 kHz)
Verpolungsschutz
Alle Eingänge sind gefiltert
Ausgänge :
16 optoisolierte Ausgänge, 11 V bis 36 V
Ausgangsstrom pro Kanal 500 mA
Summenstrom: 3 A typ. (abgesichert über Kaltleiter)
Watchdog zur Rücksetzung der Ausgänge auf "0"
Bei Power-On, Rücksetzung der Ausgänge auf “0”
Strombegrenzung: ~ 1,5 A pro 8 Kanäle (über PTC)
Kurzschlussstrom pro Ausgang ~ 1,5 A typ.
Selbstrückstellende Sicherung (elektronische Sicherung)
Übertemperatur- und Überspannungsschutz
24 V Leistungsausgänge mit Schutzdioden und Filter
Externe 24 V Spannungseinspeisung entstört und gefiltert
Shut-Down Logik, wenn die externe Versorgungsspannung unter 7 V absinkt
