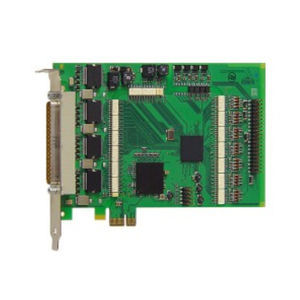

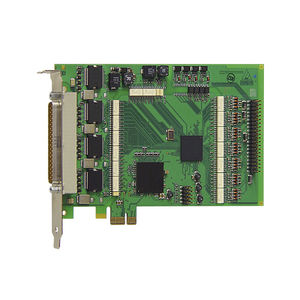

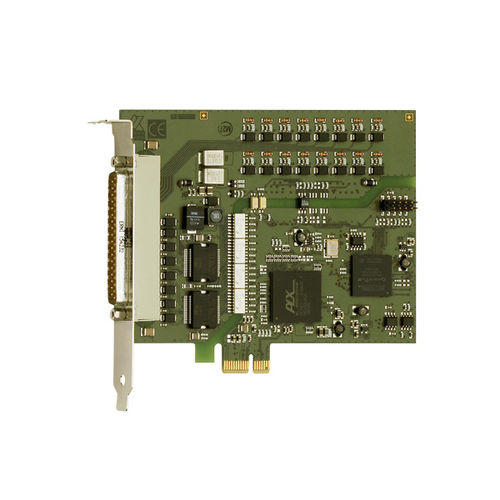

Digitale E/A-Karte APCIe-1500

32 DigitaleingängePCI-ExpressPCI-Bus

Die PCI-Express 32 Digital-I/O-Karte APCIe-1500 hat 32 digitale Ein-/Ausgänge, 24 V, 14 Eingänge sind unterbrechbar. Die 16 digitalen Leistungsausgänge sind mit Schutzdioden und Filtern ausgestattet. Die Karte ist voll kompatibel zur PCI-Karte APCI-1500. Sie eignet sich besonders für Anwendungen wie industrielle E/A-Steuerung, Signalumschaltung, EIN/AUS-Überwachung von Motoren, Leuchten usw. in rauer Industrieumgebung. Die APCIe-1500 verfügt über unterbrechbare Eingänge. Sie ersetzen kontinuierliche zyklische Abfragevorgänge (Polling) für routinemäßige Überwachungs- und Auswerteaufgaben. Dies entlastet den Prozessor und die Software. Bei einer Zustandsänderung der digitalen Eingänge erzeugt die APCIe-1500 einen Interrupt, so dass das System durch die Interruptroutine auf das Ereignis reagiert und damit Echtzeitkriterien erfüllt. Technische Merkmale 3 softwareprogrammierbare Timer Stecker- und softwarekompatibel zur APCI-1500 für den PCI-Bus und CPCI-1500 für den CompactPCI-Bus. Monitoringprogramm zum Prüfen und Einstellen der Kartenfunktionen Überwachungsprogramm zum Testen und Einstellen der Kartenfunktionen Eingänge : 16 optoisolierte Eingänge, 24 V, davon 1 interruptfähige Eingänge Verpolungsschutz Alle Eingänge sind gefiltert Ausgänge : 16 optoisolierte digitale Ausgänge, 10 V bis 36 V Ausgangsstrom pro Kanal 500 mA Timer als Watchdog programmierbarer zur Rücksetzung der Ausgänge auf „0“ Diagnose-Rückmeldung durch Statusregister bei Kurz schluss, Übertemperatur, Spannungsabfall oder Watchdog Interrupt ausgelöst durch Watchdog, Timer, Fehler Bei Power-On, Rücksetzung der Ausgänge auf „0“
