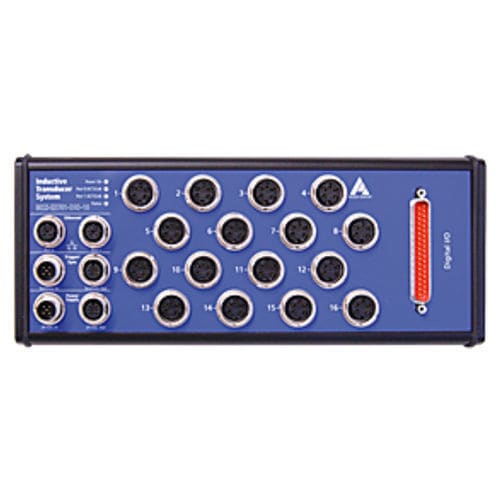

Temperaturmesssystem MSX-E3701-DIO

LängenLeistunginduktiv

Das Ethernet-System zur Längenmessung MSX-E3701-DIO hat 16 Eingänge für induktive Längenmesstaster (Half-Bridge, LVDT), 1 digitalen 24 V-Triggereingang und 32 digitale E/A, 24 V. Das System wurde für zur Längenmessung und zur Verbindung mit einer SPS in der rauen Industrieumgebung entwickelt. Es besitzt ein robustes, genormtes Metallgehäuse der Schutzart IP 65 und ist für einen Temperaturbereich von -40°C bis +85°C ausgelegt. Der ARM®9 32-Bit Prozessor ermöglicht es, die erfassten Werte zu verrechnen. Der Development Mode bietet die Möglichkeit, die Kundenapplikation individuell anzupassen. Über einen Synchro-Anschluss können mehrere MSX-E-Systeme untereinander per Daisy Chain verbunden und bis auf 1 µs synchronisiert werden. Technische Merkmale ARM ®9 32-Bit Prozessor Robustes, genormtes Metallgehäuse Power Save Mode: Reduzierung der Leistungs- aufnahme, wenn keine Erfassung läuft Messtaster-Eingänge 16 Messtaster-Eingänge, 24-Bit, M18 Buchsenstecker, 5-pol. Half-bridge (HB), LVDT Diagnosemöglichkeiten (Kurzschluss, Leitungsbruch) 16-Bit Genauigkeit Digitale E/A 16 Messtaster-Eingänge, 24-Bit, M18 Buchsenstecker, 5-pol. 32 digitale Ein-/Ausgänge, 24 V: 16 optoisolierte Eingänge, 24 V, optionale Filter 16 optoisolierte Ausgänge, 11 V bis 36 V, Ausgangs- strom pro Kanal 150 mA
