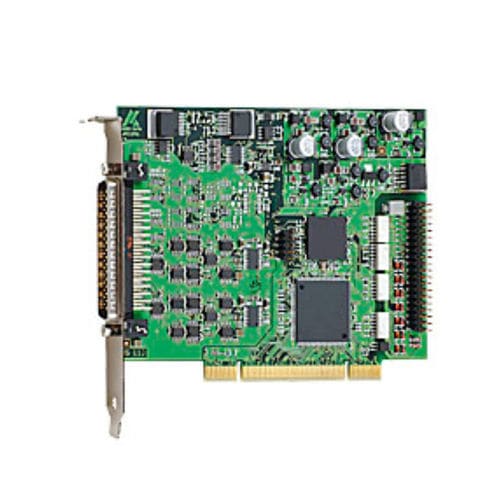

PCI-Datenerfassungskarte APCI-3701

digitalzur Längenmessung

Die PCI Längenmesskarte APCI-3701 ermöglicht die Erfassung von 16/8 induktiven Längenmesstastern (Half-Bridge, LVDT, Knäbel) mit einer Auflösung von 16-Bit. Sie besitzt außerdem 16 digitale optoisolierte Eingänge und Ausgänge. Die mitgelieferte Kalibrierungssoftware „ConfigTools“ enthält eine Datenbank mit über 50 vorkalibrierten Messtastern. Die Karte eignet sich optimal für dynamische Messungen, z. B. Messung an bewegten Teilen und für Applikationen mit zeitkritischen Messzyklen, insbesondere in Mehrstellenprüfplätzen. Mit der Längenmesskarte APCI-3701 können Sie schnell bis zu 16 Halbbrücken- oder LVDT-Messtaster direkt anschließen und erfassen. Schritt für Schritt begleitet Sie die mitgelieferte Kalibrierungssoftware „ConfigTools“ von der Auswahl der Messtaster aus einer Datenbank mit über 50 vorkalibrierten Messtastern bis hin zum Testen der einzelnen Kanäle. Technische Merkmale PCI Interface zum 32-Bit Datenbus, 3,3 V oder 5 V Erfassung von 16 oder 8 induktiven Längenmesstastern (Half-Bridge, LVDT, Knäbel) 16-Bit Auflösung Abtastfrequenz tasterabhängig: APCI-3701-8/-16: von 2 bis 20 kHz Messfrequenz durch Software programmierbar: Standardversion APCI-3701-8/-16: von 2 bis 20 kHz (50 kHz auf Anfrage) Konvertierung triggerbar durch Software, digitalen Eingang oder Timer Konvertierungsende abfragbar durch Software und/ oder Interrupt PCI-DMA Zugriff
