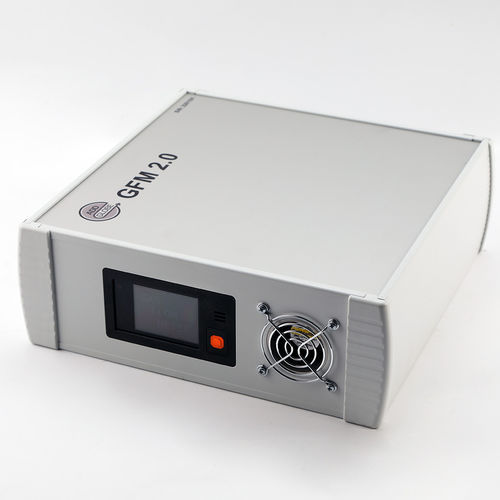

Durchflussmesser für Gas GFM 2.0

VenturiVolumenfür Kohlenwasserstoffe

Zur Erfassung von Gasströmen weg von der Quelle der Leckagerate, gemessen durch Probenahme mit hoher Geschwindigkeit, so gibt es eine Verdünnung der Umgebungsluft. Die genaue Durchflussmenge der Probe und die Erdgaskonzentration ermöglichen die Berechnung der Leckraten. Das Gerät kompensiert automatisch den Unterschied im Gasgehalt zwischen der Probe und der Umgebungsluft und gewährleistet so eine genaue Berechnung der Leckrate. Beschreibung Ein kleiner optischer Sensor (Formfaktor 20mm) mit einem weiten Temperaturbereich von - 40. . .+60 °C zu geringen Kosten die Konzentration von Erdgas gemessen. Der Hauptunterschied zu den meisten optischen Sensoren besteht darin, dass der Sender einer Mikroglühlampe durch einen Halbleiter-LED-Sender und der Empfänger eines pyroelektrischen Fotodetektors durch eine Fotodiode mit integriertem Spektralfilter ersetzt wurde. Diese Technik hat die Zuverlässigkeit verbessert und den Stromverbrauch des Sensors erheblich gesenkt, was bei batteriebetriebenen Systemen unerlässlich ist. Um die Genauigkeit der Messungen bei hohen Leckagen zu erhöhen, verwenden wir unsere patentierte Technologie, die Displaced Oxygen Correction. Das Messsystem verfügt über einen zusätzlichen Sensor, der den volumetrischen Sauerstoffgehalt anzeigt. Während der Spülung des Systems wurde der Messwert mit 20,9 % O2 überprüft. Entsprechend seiner korrigierten Aufgaben wurde der Erdgasanteil im Strom, also die Einflüsse von Kohlenwasserstoffverunreinigungen höherer Ordnung, eliminiert. Bei niedrigen Gaskonzentrationen in der Probe war es nun möglich, die Probenahmerate zu reduzieren, um eine höhere Messgenauigkeit zu gewährleisten. Der Probenehmer wurde in einem Koffer installiert, der am speziell entwickelten Gurtzeug befestigt wurde, so dass die Hände des Bedieners beim Treppensteigen und beim Abstieg in die Tiefe frei blieben.
