Schnittstellenkarte für PC

Mehrkanal

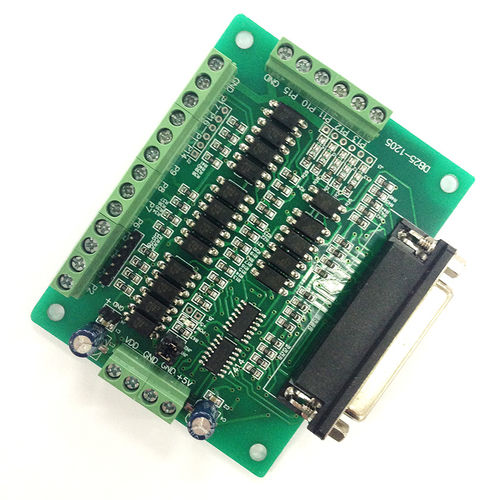

Anweisung des Breakout-Boards 1、To verbinden Sie den Parallelport des PC mit dem Parallelkabel des Priters 2、The Eingangsport für die Stromversorgung, kann die einfache oder doppelte Stromversorgung einrichten JN1&JN2 verbunden, ist der Fall der Einzelversorgung, der POWER + und die Isolierquelle wird angeschlossen, der GND und die Isolierquelle GND wird verbunden: wenn JN1&JN2 offener Stromkreis ist, werden die POWER + und die Trennquelle wird abgeschaltet, der GND und die Trennquelle GND wird abgeschnitten. J4 ist der GND und die POWER + der Isolationsquelle 3、Output Stecker, 12 Drähte OC( Schraubklemme Ausgang. J1 J1 ist der Ausgang des Kontaktstiftes, wie die Klemme P2-P7, verwendet um den kleinen Treiber anzuschließen. 4、The 5-Kanal-Eingangssignal-Port kann mit dem externen mechanischer Schalter, der Näherungsschalter etc. Über das P10-P15 kann es an den Sensor und Schalter angeschlossen werden und kann die Funktion durch Einrichten der Software realisiert werden. Der Anschluss des mechanischen Schalters.
