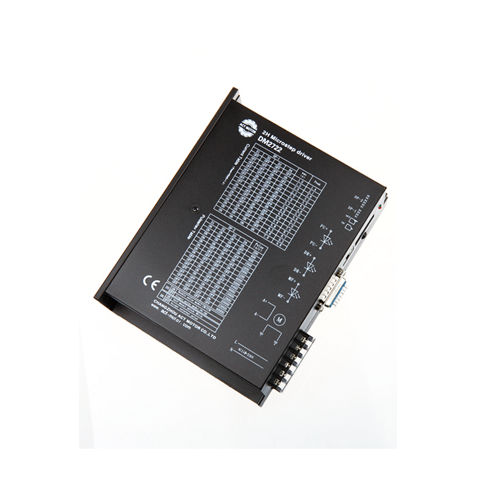

Motor-Controller / 2-Phasen-Schritt DM2722 series

AC

Beschreibungen DM2722 ist ein voll digitales 2-Phasen Hybrid Schrittmotor Treiber basierend auf DSP-Steuerung. Die Treiberspannung beträgtvon 110VDC bis 230VDC. Er wurde für den 2-Phasen Hybrid Schrittmotor Treiber aller Arten mit einem Außendurchmesservon 86mm bis 130mm und dem eregelten Phasenstrom von 1,2 A bis 7,0 A entwickelt. Diese eingeführte Schaltung ist ähnlichder Schaltung der Servosteuerung, die den Motor ermöglicht, glatt fast ohne Lärm und Vibrationen zu laufen. Der höchsteMikroschritt ist 60000ppr. Er wird häufig von den mittleren und großen numerischen Steuereinrichtungen verwendet, wiebeispielsweise Biegemaschine, CNC-Maschine, ComputerStickmaschine und Verpackungsmaschine. Eigenschaften 1.Konstanter Winkel mit 16 Kanälen, konstantes Drehmoment und Mikroschritte, der höchste Mikroschritt: 40000ppr 2.Der Antriebsstrom ist in 16 Kanälen von 1.2A/Phase zu 7.0A/Phase einstellbar 3.Die höchste Wartefrequenz: 200Kpps 4.Strom der Wicklung wird um ca. 50% reduziert, wenn kein Schrittimpulsbefehl für 0,1 Sekunde erhalten wird 5.Opto-isoliertes Signal I/ O 6.Einzelstromversorgung von 110V bis 230VAC
