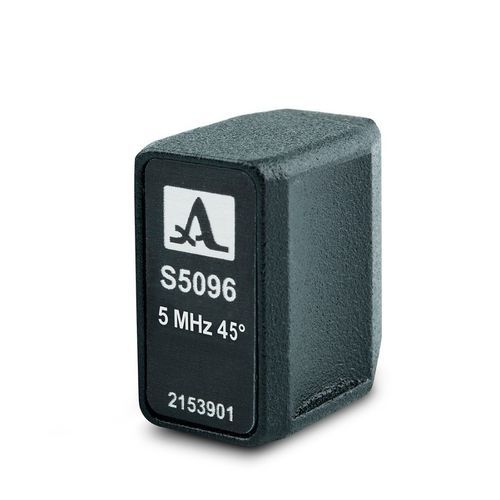

Ultraschallwandler mit gewinkeltem Bündel S5096 – 2153901

piezoelektrischmit Doppelkristallmit Longitudinalwelle

Der Ultraschall-Winkelschwinger S5096 wird zur Ultraschallprüfung von Metall-, Kunststoff- und Verbundwerkstoffen durch Senden und Empfangen von Ultraschall-Scherwellen eingesetzt. Der Schwinger kann als Teil von Ultraschallprüfgeräten im Impuls-Echo-Verfahren eingesetzt werden. Der Wandler kann von den folgenden ACS-Geräten betrieben werden: - A1212 Master - A1214 Experte - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Schallwandlertyp - Winkelstrahl, piezoelektrisch Nominaler Abstrahlwinkel - 45°C Nennfrequenz - 5 MHz Effektiver Durchmesser der Schallwandleröffnung - 6 mm Elektrische Kapazität des Piezo-Elements - 1100 ± 100 pF Maximale Erregungsimpulsspannung, V - ± 250 V Betriebstemperaturbereich - -20...+50°C Steckertyp - LEMO00.250 Abmessungen - 36 × 18 × 16 mm Gewicht - 20 g
