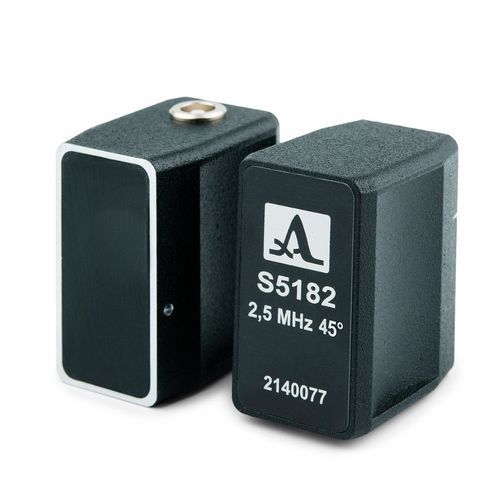

Ultraschallwandler mit gewinkeltem Bündel S5182 – 2140077

piezoelektrischScherwellen

Der Ultraschall-Winkelschwinger S5182 wird zur Ultraschallprüfung von Metall-, Kunststoff- und Verbundwerkstoffen durch Senden und Empfangen von Ultraschall-Scherwellen eingesetzt. Der Schwinger kann als Teil von Ultraschallprüfgeräten im Impuls-Echo-Verfahren verwendet werden. Der Wandler kann von den folgenden ACS-Geräten betrieben werden: - A1212 Master - A1214 Experte - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Schallwandlertyp - Winkelstrahl, piezoelektrisch Nominaler Abstrahlwinkel - 45°C Nennfrequenz - 2,5 MHz Effektiver Durchmesser der Schallwandleröffnung - 12 mm Elektrische Kapazität des Piezo-Elements - 1300 ± 100 pF Maximale Erregungsimpulsspannung, V - ± 250 V Betriebstemperaturbereich - -20...+50°C Steckertyp - LEMO00.250 Abmessungen - 24 × 19 × 16 mm Gewicht - 26 g
