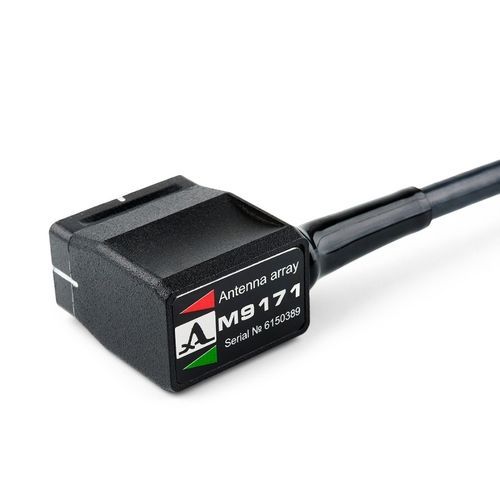

Ultraschallwandler mit Longitudinalwelle M9171

piezoelektrischStrahlen

Longitudinalwellen-Ultraschall-Phased-Array-Wandler für die Schweißnahtprüfung Der Ultraschall-Phased-Array-Wandler M9170 ist für die Ultraschallprüfung von Metall- und Verbundwerkstoffobjekten durch Senden und Empfangen von Ultraschall-Längswellen vorgesehen. Der Prüfkopf kann als Teil von TFM-Phased-Array-Ultraschallprüfgeräten verwendet werden. Der Wandler kann mit den folgenden ACS-Geräten betrieben werden: - A1550 Introvisor - A1525 Solo Art des Aufnehmers - Schrägstrahl, piezoelektrisch Art der erzeugten Wellenform - Scherung Anzahl der Elemente - 16 Teilungsgröße - 1,75 mm Nennfrequenz - 4 MHz Nominaler Brechungswinkel des Strahls in Stahl - 55° Nomineller Arbeitswinkelbereich - 30...80° Elektrische Kapazität der Piezoelemente - 1500 ± 150 pF Maximale Erregungsimpulsspannung, V - ± 100 V Betriebstemperaturbereich - -20...+45°C Abmessungen - 32 × 18 × 44 mm Gewicht mit Kabel - 170 gr
