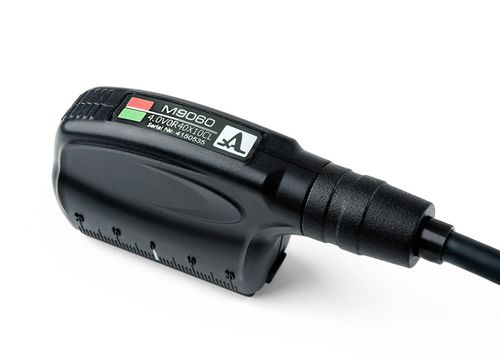

Ultraschallwandler mit Longitudinalwelle M9060

piezoelektrischStrahlen

Längswellen-Ultraschall-Phased-Array-Wandler für die Prüfung von Metall- und Verbundwerkstoffen er Ultraschall-Phased-Array-Wandler M9060 ist für die Ultraschallprüfung von Metall- und Verbundwerkstoffen durch Senden und Empfangen von Ultraschall-Longitudinalwellen vorgesehen. Der Prüfkopf kann als Teil von TFM-Phased-Array-Ultraschallprüfgeräten verwendet werden. Der Wandler kann mit den folgenden ACS-Geräten betrieben werden: - A1550 Introvisor - A1525 Solo Art des Schallkopfes - Schrägstrahl, piezoelektrisch Art der erzeugten Wellenform - longitudinal Anzahl der Elemente - 16 Teilungsgröße - 2,5 mm Nennfrequenz - 4 MHz Nominaler Brechungswinkel des Strahls in Stahl - 55° Nomineller Arbeitswinkelbereich - -30...+30° Elektrische Kapazität der Piezoelemente - 1500 ± 150 pF Maximale Erregungsimpulsspannung, V - ± 250 V Betriebstemperaturbereich - -20...+45°C Abmessungen - 90 × 42 × 22 mm Gewicht mit Kabel - 200 gr
