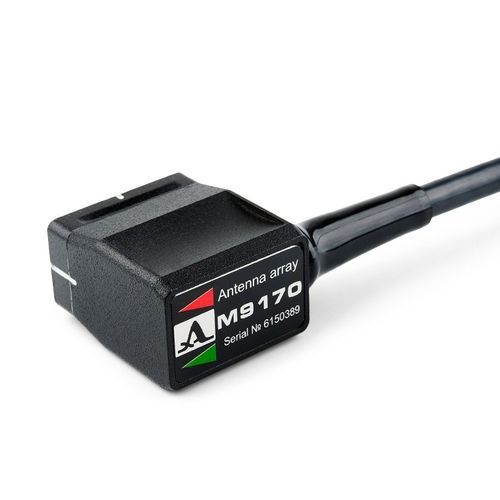

Scherwellen-Ultraschallwandler M9170piezoelektrischmit gewinkeltem Bündel
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- piezoelektrisch
- Anwendung
- mit gewinkeltem Bündel, Scherwellen
- Frequenz
4 MHz
Beschreibung
Scherwellen-Ultraschall-Phased-Array-Wandler für die Schweißnahtprüfung
Der Ultraschall-Phased-Array-Wandler M9170 ist für die Ultraschallprüfung von Schweißnähten und anderen metallischen Objekten durch Senden und Empfangen von Ultraschall-Scherwellen vorgesehen. Der Wandler kann als Teil von TFM-Phased-Array-Ultraschallprüfgeräten verwendet werden.
Der Wandler kann mit den folgenden ACS-Geräten betrieben werden:
- A1550 Introvisor
- A1525 Solo
Art des Aufnehmers - Schrägstrahl, piezoelektrisch
Art der erzeugten Wellenform - Scherung
Anzahl der Elemente - 16
Teilungsgröße - 1,75 mm
Nennfrequenz - 4 MHz
Nominaler Brechungswinkel des Strahls in Stahl - 55°
Nomineller Arbeitswinkelbereich - 30...80°
Elektrische Kapazität der Piezoelemente - 1500 ± 150 pF
Maximale Erregungsimpulsspannung, V - ± 100 V
Betriebstemperaturbereich - -20...+45°C
Abmessungen - 32 × 18 × 44 mm
Gewicht mit Kabel - 170 gr
---
