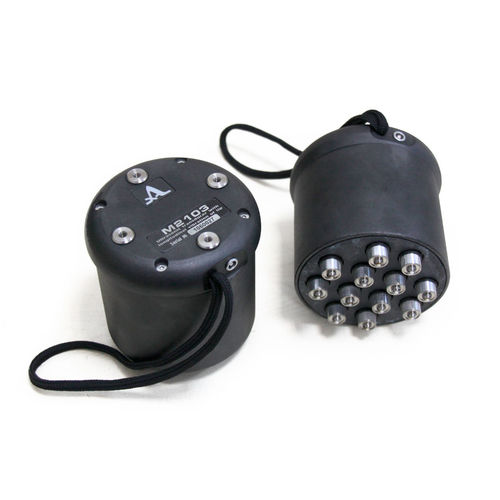

Ultraschallwandler mit Longitudinalwelle M2103

KontaktDirektkontaktNiedrigfrequenz

Niederfrequenz-Ultraschallwandler-Array zur Durchdringung dicker Betonstrukturen mittels Senden und Empfangen von longitudinalen Ultraschallwellen Ein universell einsetzbares Niederfrequenz-Wandler-Array mit der Nennfrequenz von 100 KHz für den Trockenpunkt-Kontakt (DPC) zum Senden oder Empfangen von Ultraschallwellen in stark streuenden Materialien (Beton, Holz, Steine usw.). Das DPC-Array mit 12 Elementen dient zum Senden oder Empfangen von longitudinalen Ultraschallwellen. Ein paar M2103 ermöglichen die Durchschallung von sehr dicken Bauteilen (bis zu 5 Meter). Der Wandler kann mit den folgenden ACS-Geräten betrieben werden: - A1560 Sonic-LF - A1220 MONOLITH Wandlertyp - Trockene Punktkontakt-Wandleranordnung Erzeugter Wellenmodus - Longitudinal Nennfrequenz - 100 KHz Kapazität - 3.500 pF ± 100 pF Maximale Impulsspannung (bipolar) - 400 V (Spitze-Spitze) Steckertyp - Lemo00 Temperaturbereich - -20 bis +50ºC Abmessungen - 139,5 х 105,5 х 83,5 mm Gewicht - 1,1 kg
