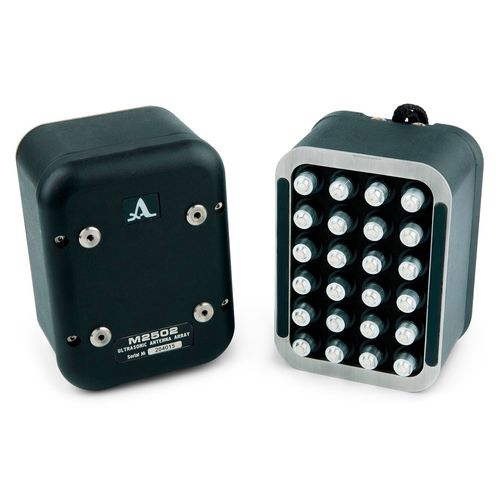

Scherwellen-Ultraschallwandler M2502

KontaktDirektkontaktNiedrigfrequenz

Niederfrequenz-Doppel-Ultraschallwandler-Array für die Impuls-Echo-Ultraschallprüfung von Betonstrukturen mittels scher-horizontaler Ultraschallwellen. Eine universell einsetzbare Niederfrequenz-Ultraschallwandleranordnung mit einer Nennfrequenz von 50 KHz für die Impuls-Echo-Prüfung mit Trockenpunktkontakt (DPC) zum Senden und Empfangen von Ultraschallwellen in stark streuenden Materialien (Beton, Holz, Steine usw.) mit Hilfe einer Doppelaperturanordnung. Zwei unabhängige Gruppen von 3 x 4 Elementen senden und empfangen scher-horizontale Ultraschallwellen und ermöglichen ein tiefes Eindringen und eine reduzierte Totzone der Ultraschallprüfung. Der Wandler kann mit den folgenden ACS-Geräten betrieben werden: - A1560 Sonic-LF - A1220 MONOLITH Wandlertyp - Trockene Punktkontakt-Wandleranordnung Erzeugte Welle - Modus Scherung-horizontal Nennfrequenz - 50 KHz Bandbreite - 10 bis 100 KHz Kapazität - 3.500 pF ± 100 pF Maximale Impulsspannung (bipolar) - 400 V (Spitze-Spitze) Steckertyp - Lemo00 Temperaturbereich - -20 bis +50ºC Abmessungen - 139,5 х 105,5 х 83,5 mm Gewicht - 1,1 kg
