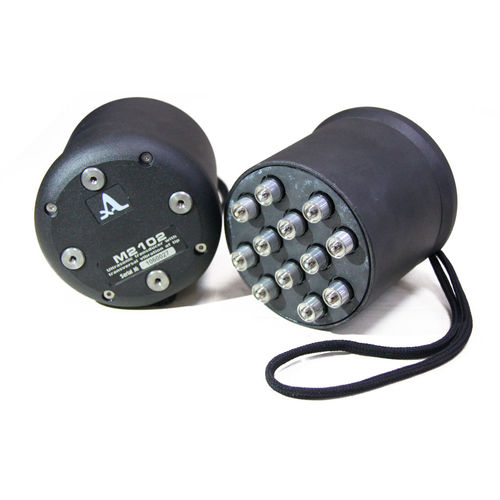

Scherwellen-Ultraschallwandler M2102Kontaktmit LongitudinalwelleNiedrigfrequenz
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Kontakt
- Weitere Eigenschaften
- mit Longitudinalwelle, Niedrigfrequenz
- Anwendung
- Scherwellen
- Frequenz
Min: 10 kHz
Max: 100 kHz
Beschreibung
Niederfrequenz-Ultraschallwandler-Array zur Durchdringung dicker Betonstrukturen durch Senden und Empfangen von longitudinalen Ultraschallwellen
Ein universell einsetzbares Niederfrequenz-Wandler-Array mit der Nennfrequenz von 50 KHz für den Trockenpunkt-Kontakt (DPC) zum Senden oder Empfangen von Ultraschallwellen in stark streuenden Materialien (Beton, Holz, Steine usw.).
Das 12-Element-DPC-Array dient zum Senden oder Empfangen von scher-horizontalen Ultraschallwellen. Einige M2102 ermöglichen die Durchschallung von sehr dicken Bauteilen (bis zu 5 Meter).
Der Wandler kann mit den folgenden ACS-Geräten betrieben werden:
- A1560 Sonic-LF
- A1220 MONOLITH
Wandlertyp - Trockener Punktkontakt-Wandler-Array
Erzeugter Wellenmodus - Scherung-horizontal
Nennfrequenz - 50 KHz
Bandbreite - 10 bis 100 KHz
Kapazität - 3.500 pF ± 100 pF
Maximale Impulsspannung (bipolar) - 400 V (Spitze-Spitze)
Steckertyp - Lemo00
Temperaturbereich - -20 bis +50ºC
Abmessungen - 139,5 х 105,5 х 83,5 mm
Gewicht - 1,1 kg
---
