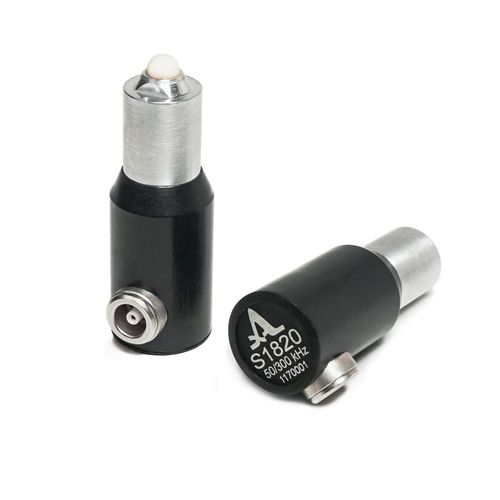

Scherwellen-Ultraschallwandler S1820

KontaktDirektkontaktNiedrigfrequenz

Niederfrequenz-Ultraschallwandler zum Senden oder Empfangen von Ultraschall-Scherwellen in zwei Betriebsfrequenzen für die Ultraschall-Impulsgeschwindigkeitsprüfung und die Charakterisierung von Materialeigenschaften. Ein universell einsetzbarer Niederfrequenz-Wandler mit der Nennfrequenz von 50 KHz und 300 KHz für die Anregung von Trockenpunktkontakten (DPC) oder die Erfassung von Ultraschall-Scherwellen in stark streuenden Materialien (Beton, Holz, Steine usw.) Er kann im vorgefertigten Gehäuse mit dem Lemo00-Stecker oder unverdrahtet für selbst zugeschnittene Anwendungen eingesetzt werden, z.B. zur kundenseitigen Anpassung von Schallwandleranordnungen. Der Messwertaufnehmer kann mit folgenden ACS-Geräten betrieben werden: - A1560 Sonic-LF - A1220 MONOLITH Wandlertyp - Trockener Punktkontakt Ultraschallwellenmodus - Longitudinal Nennfrequenz - 50 KHz und 300 KHz Bandbreite - 20 bis 80 KHz und 150 bis 400 KHz Kapazität - 5000±500 pF Maximale Impulsspannung (bipolar) - 400 V (Spitze-zu-Spitze) Temperaturbereich - -20 bis +50ºC Gewicht - 14 g
