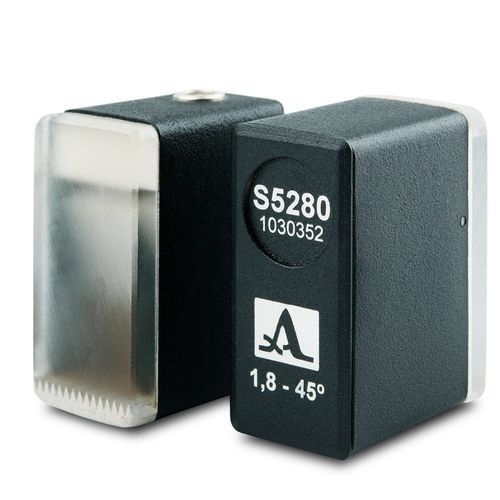

Ultraschallwandler mit gewinkeltem Bündel S5280-1030352

piezoelektrischScherwellen

Schrägstrahl-Ultraschallwandler zum Senden und Empfangen von Ultraschall-Scherwellen Der Ultraschall-Winkelschwinger S5280 wird zur Ultraschallprüfung von Metall-, Kunststoff- und Verbundwerkstoffen durch Senden und Empfangen von Ultraschall-Scherwellen eingesetzt. Der Wandler kann als Teil von Ultraschallprüfgeräten im Impuls-Echo-Verfahren verwendet werden. Der Wandler kann von den folgenden ACS-Geräten betrieben werden: - A1212 Master - A1214 Experte - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Schallwandlertyp - Winkelstrahl, piezoelektrisch Nominaler Abstrahlwinkel - 45°C Nennfrequenz - 1,8 MHz Effektiver Durchmesser der Schallwandleröffnung - 18 mm Elektrische Kapazität des Piezo-Elements - 3500 ± 50 pF Maximale Erregungsimpulsspannung, V - ± 250 V Betriebstemperaturbereich - -20...+50°C Steckertyp - LEMO00.250 Abmessungen - 24 × 27 × 23 mm Gewicht - 40 g
