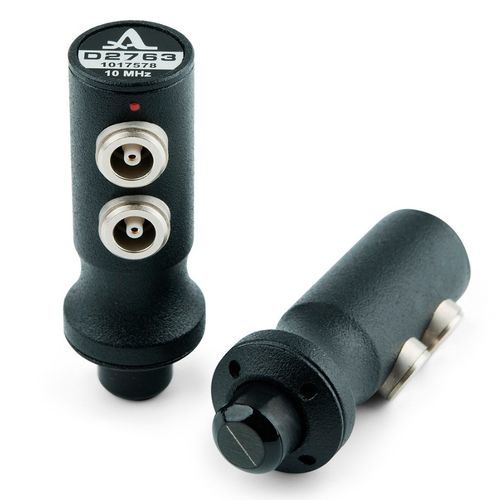

Ultraschallwandler mit Doppelkristall D2763

piezoelektrischStrahlenmit Longitudinalwelle

Normalstrahl-Zweikristall-Ultraschallwandler zum Senden und Empfangen von longitudinalen Ultraschallwellen Der Doppelkristall-Ultraschallwandler D2763 wird für Wanddickenmessungen und die Ultraschallprüfung von Metall-, Kunststoff- und Verbundwerkstoffen durch Senden und Empfangen von longitudinalen Ultraschallwellen verwendet. Der Wandler kann als Teil von Ultraschalldickenmessgeräten und Rissprüfgeräten im Impuls-Echo-Modus verwendet werden. Der Wandler kann mit den folgenden ACS-Geräten betrieben werden: - A1212 Master - A1214 Experte - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Art des Schallkopfes - Doppelelement, piezoelektrisch Art der erzeugten Wellenform - Longitudinal Nennfrequenz - 10 MHz Effektiver Durchmesser der Schallwandleröffnung - 6 mm Elektrische Kapazität des Piezo-Elements - 800 ± 50 pF Maximale Erregungsimpulsspannung, V - ± 250 V Betriebstemperaturbereich - -30...+50°C Steckertyp - 2 x LEMO00.250 Abmessungen - 50 × 18 × 49 mm Gewicht - 15 g
