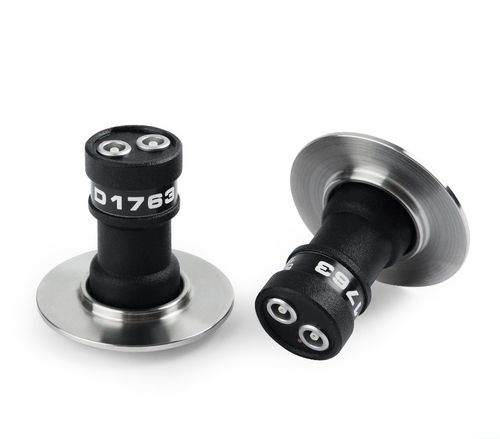

Ultraschallwandler mit Doppelkristall D1763

piezoelektrischStrahlenHochtemperatur

Normalstrahl-Zweikristall-Ultraschallwandler zum Senden und Empfangen von longitudinalen Ultraschallwellen Der Doppelkristall-Ultraschallwandler D1763 dient zur Wanddickenmessung und Ultraschall-Fehlerprüfung in Metall-, Kunststoff- und Verbundwerkstoffen durch Senden und Empfangen von longitudinalen Ultraschallwellen. Der Wandler kann als Teil von Ultraschalldickenmessgeräten und Rissprüfgeräten im Impuls-Echo-Modus verwendet werden. Der Wandler kann mit den folgenden ACS-Geräten betrieben werden: - A1212 Master - A1214 Experte - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Art des Schallkopfes - Doppelelement, piezoelektrisch Art der erzeugten Wellenform - Longitudinal Nennfrequenz - 5 MHz Effektiver Durchmesser der Schallwandleröffnung - 12 mm Elektrische Kapazität des Piezo-Elements - 1500 ± 150 pF Maximale Erregungsimpulsspannung, V - ± 250 V Betriebstemperaturbereich - 0...+350°C Steckertyp - 2 x LEMO00.250 Abmessungen - 23 × 44 × 15 mm Gewicht - 22 g
