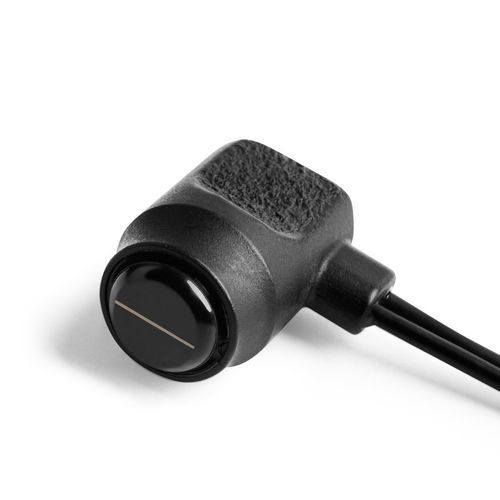

Ultraschallwandler mit Doppelkristall D1471

piezoelektrischStrahlenmit Longitudinalwelle

Normalstrahl-Zweikristall-Ultraschallwandler zum Senden und Empfangen von longitudinalen Ultraschallwellen Der Ultraschall-Doppelkristall-Wandler D1471 mit eingebautem Kabel dient zur Wanddickenmessung und Ultraschall-Fehlerprüfung in Metall-, Kunststoff- und Verbundwerkstoffen durch Senden und Empfangen von Ultraschall-Longitudinalwellen. Der Wandler kann als Teil von Ultraschalldickenmessgeräten und Rissprüfgeräten im Impuls-Echo-Modus verwendet werden. Der Wandler kann mit den folgenden ACS-Geräten betrieben werden: - A1201 Wandlertyp - piezoelektrisches Doppelelement mit eingebautem Kabel Art der erzeugten Wellenform - Longitudinal Nennfrequenz - 4 MHz Effektiver Durchmesser der Wandleröffnung - 12 mm Elektrische Kapazität des Piezo-Elements - 1500 ± 150 pF Maximale Erregungsimpulsspannung, V - ± 250 V Betriebstemperaturbereich - -30...+50°C Steckertyp - 2 x LEMO00.250 Abmessungen - 36 × 24 mm Gewicht - 58 g
