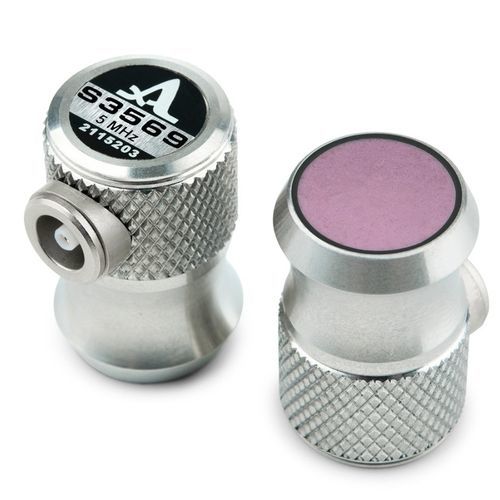

Einkristall-Ultraschallwandler S3569

piezoelektrischStrahlenmit Longitudinalwelle

Einkristall-Normalstrahl-Einkristall-Ultraschallwandler zum Senden und Empfangen von Longitudinal-Ultraschallwellen Der Einkristall-Ultraschallwandler S3569 wird zur Messung der Wanddicke und zur Ultraschallprüfung von Metall-, Kunststoff- und Verbundwerkstoffen durch Senden und Empfangen von longitudinalen Ultraschallwellen verwendet. Der Wandler kann als Teil von Ultraschalldickenmessgeräten und Rissprüfgeräten im Impuls-Echo-Modus verwendet werden. Der Wandler kann mit den folgenden ACS-Geräten betrieben werden: - A1208 - A1209 - A1210 - A1211 Mini - A1212 Meister - A1214 Experte - A1550 Einsteiger Wandlertyp - Einzelelement, piezoelektrisch Art der erzeugten Wellenform - Longitudinal Nennfrequenz - 5 MHz Effektiver Durchmesser der Schallwandleröffnung - 10 mm Verzögerungszeit im Wandlerschutz - 0,15 µs Elektrische Kapazität des Piezo-Elements - 1300 ± 100 pF Maximale Erregungsimpulsspannung, V - ± 250 V Betriebstemperaturbereich - -20...+50°C Steckertyp - LEMO00.250 Abmessungen - 24 × 19 × 16 mm Gewicht - 26 g
