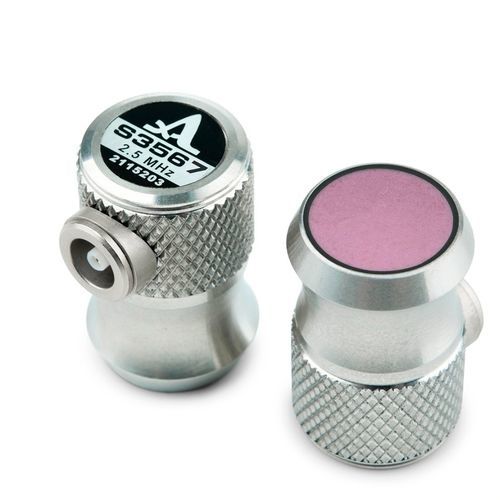

Einkristall-Ultraschallwandler S3567

piezoelektrischStrahlenmit Longitudinalwelle

Einkristall-Ultraschallwandler mit Normalstrahl zum Senden und Empfangen von longitudinalen Ultraschallwellen Der Einkristall-Ultraschallwandler S3567 wird zur Messung der Wanddicke und zur Ultraschallprüfung von Metall-, Kunststoff- und Verbundwerkstoffen durch Senden und Empfangen von longitudinalen Ultraschallwellen eingesetzt. Der Wandler kann als Teil von Ultraschalldickenmessgeräten und Rissprüfgeräten im Impuls-Echo-Modus verwendet werden. Der Wandler kann mit den folgenden ACS-Geräten betrieben werden: - A1208 - A1209 - A1210 Typ des Wandlers - Einzelelement, piezoelektrisch Art der erzeugten Wellenform - Longitudinal Nennfrequenz - 2,5 MHz Effektiver Durchmesser der Schallwandleröffnung - 10 mm Verzögerungszeit im Wandlerschutz - 0,15 µs Elektrische Kapazität des Piezo-Elements - 1300 ± 100 pF Maximale Erregungsimpulsspannung, V - ± 250 V Betriebstemperaturbereich - -20...+50°C Steckertyp - LEMO00.250 Abmessungen - 24 × 19 × 16 mm Gewicht - 26 g
