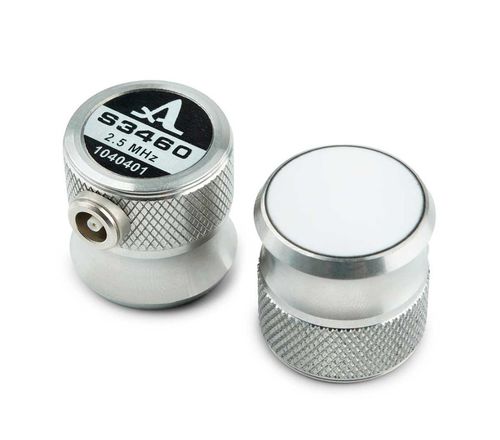

Einkristall-Ultraschallwandler S3460piezoelektrischStrahlenmit Longitudinalwelle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- piezoelektrisch, Strahlen
- Weitere Eigenschaften
- mit Longitudinalwelle, Einkristall
- Anwendung
- Mess
- Frequenz
3 MHz
Beschreibung
Einkristall-Normalstrahl-Einkristall-Ultraschallwandler zum Senden und Empfangen von Longitudinal-Ultraschallwellen
Der Einkristall-Ultraschallwandler S3460 wird zur Messung der Wanddicke und zur Ultraschallprüfung von Metall-, Kunststoff- und Verbundwerkstoffen durch Senden und Empfangen von longitudinalen Ultraschallwellen verwendet. Der Wandler kann als Teil von Ultraschalldickenmessgeräten und Rissprüfgeräten im Impuls-Echo-Modus verwendet werden.
Der Wandler kann mit den folgenden ACS-Geräten betrieben werden:
- A1211 Mini
- A1212 Master
- A1214 Experte
- A1550 Introvisor
- A1525 SOLO
Wandlertyp - Einzelelement, piezoelektrisch
Art der erzeugten Wellenform - Longitudinal
Nennfrequenz - 2,5 MHz
Effektiver Durchmesser der Schallwandleröffnung - 18 mm
Verzögerungszeit im Wandlerschutz - 0,08 µs
Elektrische Kapazität des Piezo-Elements - 5000 ± 200 pF
Maximale Erregungsimpulsspannung, V - ± 250 V
Betriebstemperaturbereich - -20...+50°C
Steckertyp - LEMO00.250
Abmessungen - 24 × 27 x 23 mm
Gewicht - 40 g
---
