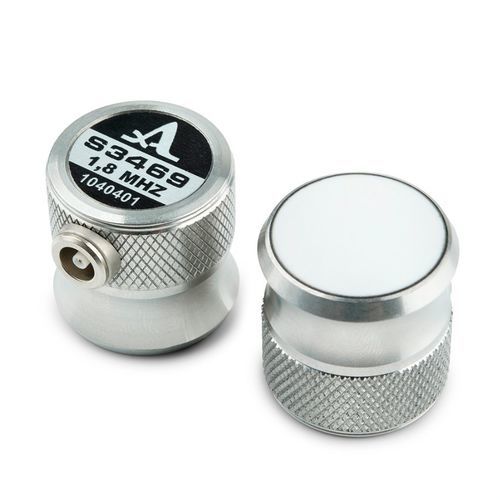

Einkristall-Ultraschallwandler S3469

piezoelektrischStrahlenmit Longitudinalwelle

Einkristall-Ultraschallwandler mit Normalstrahl zum Senden und Empfangen von longitudinalen Ultraschallwellen Der Einkristall-Ultraschallwandler S3568 wird zur Messung der Wanddicke und zur Ultraschallprüfung von Metall-, Kunststoff- und Verbundwerkstoffen durch Senden und Empfangen von longitudinalen Ultraschallwellen eingesetzt. Der Wandler kann als Teil von Ultraschalldickenmessgeräten und Rissprüfgeräten im Impuls-Echo-Modus verwendet werden. Der Wandler kann mit den folgenden ACS-Geräten betrieben werden: - A1212 Master - A1214 Experte Art des Aufnehmers - Einzelelement, piezoelektrisch Art der erzeugten Wellenform - Longitudinal Nennfrequenz - 1,8 MHz Effektiver Durchmesser der Schallwandleröffnung - 18 mm Verzögerungszeit im Wandlerschutz - 0,08 µs Elektrische Kapazität des Piezo-Elements - 3500 ± 50 pF Maximale Erregungsimpulsspannung, V - ± 250 V Betriebstemperaturbereich - -20...+50°C Steckertyp - LEMO00.250 Abmessungen - 24 × 27 × 23 mm Gewicht - 40 g
