3D-Inspektionssystem

UltraschalldigitalComputertomographie

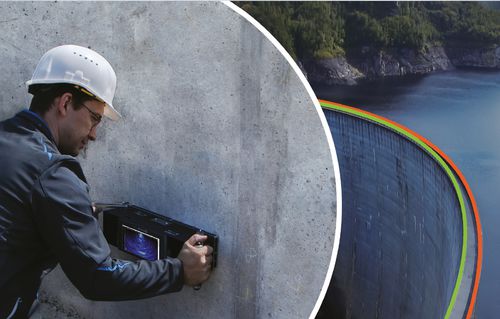

E-Boosting-Funktion des A1040 MIRA 3D für ultimative Prüfbereichserweiterung E-Boosting ist eine neuartige Funktion der Ultraschalltomographen der Serie A1040 MIRA 3D, die eine mehrfache Erweiterung des Prüfbereichs durch eine intelligente Sendeimpulssteuerung und eine fortschrittliche digitale Verarbeitung der empfangenen Echosignale ermöglicht. Bei einigen Anwendungen der Ultraschall-Impulsecho-Tomographie kann der erreichbare Prüfbereich durch das Vorhandensein von mehrlagiger Bewehrung oder groben Zuschlägen begrenzt sein. So ist der Prüfbereich handelsüblicher UT-Geräte auf 2 Meter begrenzt. ACS hat sich zum Ziel gesetzt, den Prüfbereich für die Anwendung der Ultraschallprüfung an dickwandigen Objekten mit einer Dicke von bis zu 6 Metern und mehr deutlich zu erweitern. Zu diesem Zweck wird anstelle einer kurzen monochromatischen Anregungssequenz eine lang modulierte Anregungssequenz zur Anregung der Ultraschallwellen verwendet, die dann im empfangenen und digitalisierten Ultraschallsignal wieder extrahiert wird. Dadurch kann eine deutliche Verbesserung des Signal-Rausch-Verhältnisses und der zeitlichen Auflösung erreicht werden. Die "E-Boosting"-Funktion ist Teil des Lieferumfangs des A1040 MIRA 3D. Die E-Boosting-Technik ist für die Anwendung bei der Ultraschallprüfung von - Stark bewehrten Betonobjekten - Dammwänden - Massiven Brückenpfeilern - Konstruktionen aus hochgradig dämpfenden Zementen - Große Stützmauern - Dicke Betonwände von Entsorgungsanlagen für radioaktive Abfälle
