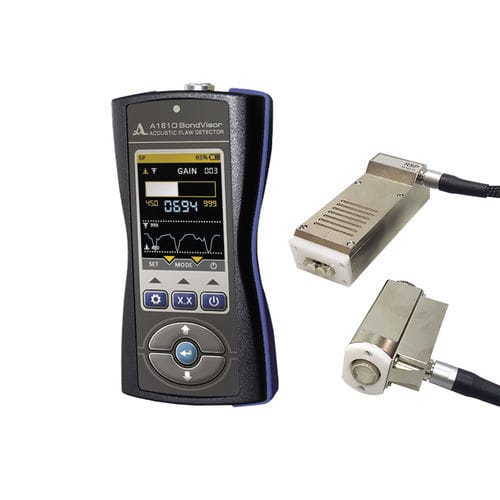

Impedanzprüfgerät A1610 BondVisor

ImpaktDruckDicken

Das Gerät zur zerstörungsfreien Prüfung von geklebten oder laminierten Bauteilen mittels mechanischer Impedanzanalyse (MIA) A1610 BondVisor ist ein Handgerät zur Erkennung von Delaminationen und anderen Materialfehlern durch manuelles Abtasten des Prüfbereichs. Änderungen der mechanischen Impedanz, die durch Defekte und Unvollkommenheiten in laminierten Materialien und Wabenstrukturen entstehen. Die Ankopplung des Sensors erfolgt trocken ohne Koppelflüssigkeit. Der konstante Druck des federbelasteten Sensors garantiert stabile und zuverlässige Anzeigen. Besondere Merkmale - Schneller Start: neue Bediener benötigen keine umfangreiche Schulung - Einfache Kalibrierung: automatische Sensorkalibrierung vor Ort am Prüfobjekt - Stabiler und zuverlässiger Betrieb auf rauen/unebenen Oberflächen dank federbelastetem Sensordesign - Kundenspezifisches Sensordesign für spezifische Materialkombinationen kann auf Basis einer bilateralen Vereinbarung angeboten werden Das Hauptanwendungsgebiet des A1610 BondVisor ist die zerstörungsfreie Prüfung von laminierten Bauteilen und Verklebungen. Das Gerät ist für die folgenden Materialien und Materialkombinationen geeignet: - Mehrschichtige Laminate - Faser-Laminat-Materialien - Laminat-Honeycomb-Verklebungen - Laminat-Metall-Verbindungen - Metall-Metall-Verbindungen - Löten von Metall - Metall-Filz-Metall-Löten - Schaumstoffe (hart und weich) - Holzlaminate Mögliche Quellen von Materialfehlern: - Schlagschäden durch Fremdkörper - Hagel und Blitzeinschlag - Festigkeitsverluste durch Hitze - Schwankungen in der Dicke - Osmose-Schäden an Glasfaserbooten
