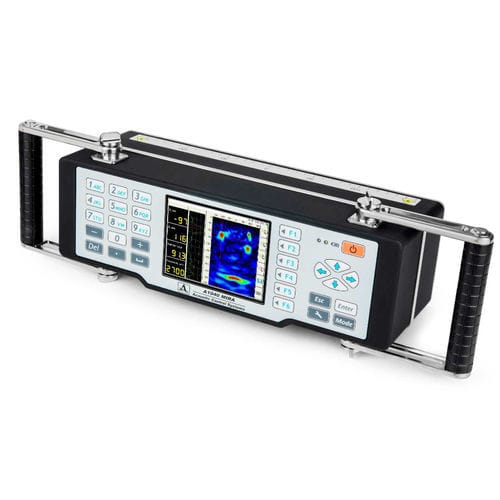

Ultraschallfehlerdetektor A1040 MIRA
3D-Bildgebungfür Betonkonstruktiontragbar

Ultraschallfehlerdetektor - A1040 MIRA - ACS-Solutions GmbH - 3D-Bildgebung / für Betonkonstruktion / tragbar
Ultraschallfehlerdetektor - A1040 MIRA - ACS-Solutions GmbH - 3D-Bildgebung / für Betonkonstruktion / tragbar
Ultraschallfehlerdetektor - A1040 MIRA - ACS-Solutions GmbH - 3D-Bildgebung / für Betonkonstruktion / tragbar - Bild - 2
Ultraschallfehlerdetektor - A1040 MIRA - ACS-Solutions GmbH - 3D-Bildgebung / für Betonkonstruktion / tragbar - Bild - 3
Ultraschallfehlerdetektor - A1040 MIRA - ACS-Solutions GmbH - 3D-Bildgebung / für Betonkonstruktion / tragbar - Bild - 4
Ultraschallfehlerdetektor - A1040 MIRA - ACS-Solutions GmbH - 3D-Bildgebung / für Betonkonstruktion / tragbar - Bild - 5
Ultraschallfehlerdetektor - A1040 MIRA - ACS-Solutions GmbH - 3D-Bildgebung / für Betonkonstruktion / tragbar - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Ultraschall, 3D-Bildgebung
Anwendung
für Betonkonstruktion
Bewegbarkeit
tragbar, autonom

Beschreibung

DAS ULTRASCHALLPRÜFGERÄT - TOMOGRAPH FÜR ZERSTÖRUNGSFREIE PRÜFUNG VON BETON MIT 3D VISUALISIERUNG DES BAUTEILVOLUMENS Ein tragbarer Ultraschall-Tomograph als Handgerät dient der Visualisierung der Innenstruktur von Beton bei einseitigem Zugang Der Tomograph stellt ein völlig autonomes Messgerät zur Erfassung und tomographischen Verarbeitung der gewonnenen Daten dar. Die Messeinheit enthält eine Matrix-Antennenanordnung aus 48 (12 Blöcke mit jeweils 4 Elementen) Niederfrequenz-Breitband-Prüfköpfen für Scherwellen mit Trockenkontakt und verschleißfesten Keramikspitzen. Daher können sie über eine lange Zeit hinweg auf rauen Oberflächen arbeiten. Jeder Messgeber verfügt über eine unabhängige Federaufhängung, wodurch die Prüfung auf unebenen Flächen möglich ist. Die Nennfrequenz des Arrays beträgt 50 kHz. Die Schnittstelle des Instruments ermöglicht das Arbeiten mit Laserstrahlen, die auf eine Fläche des Prüfobjekts projiziert werden. So kann der Benutzer die korrekten Verschiebungsschritte für die Antennenanordnung während der gesamten technischen Diagnostik des Prüfobjekts beibehalten. Ein leichtes Gehäuse und ein repositionierbarer Griff bieten komfortables Arbeiten mit dem Gerät auf horizontalen, vertikalen und Dachflächen. Ein Referenzmaßstab am unteren Teil des Instrumentengehäuses erlaubt die einfache Lokalisierung der Mängelstellen im Verhältnis zur Antennen-Gruppe. Ein großes, helles TFT-Display und eine Tastatur ermöglichen die einfache Anpassung des Instruments an das Prüfobjekt, die Auswahl der erforderlichen Betriebsmodi, die Durchführung der Prüfung sowie eine vorläufige Analyse der erhaltenen Ergebnisse.

VIDEO
