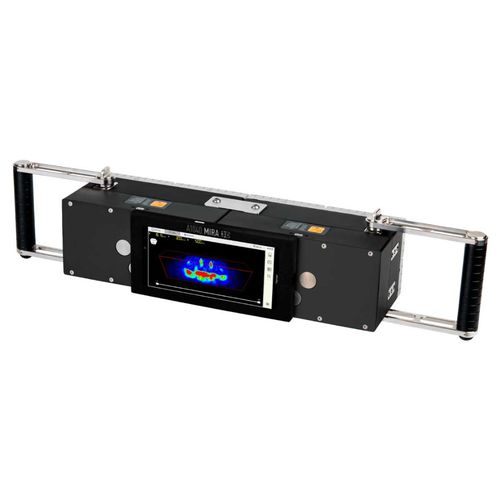

Ultraschallfehlerdetektor A1040 MIRA 3D PRO

FTPfür Betonkonstruktionmobil

A1040 MIRA 3D ist das niederfrequente Ultraschall-Tomograph für Qualitätsprüfung von Konstruktionen aus Beton und Stahlbeton. Dank der innovativen A-DPC® Sensortechnologie bietet das neue MIRA-Gerät einen erweiterten Prüfbereich, verbessertes Fehlernachweisvermögen und hohe Bildauflösung, welche auf die im Gerät umgesetzte dreidimensionale "Full-Matrix-Capture" FMC / "Total Focusing Method" TFM zurückzuführen sind. Das Ultraschallprüfgerät besteht aus einem leichten und robusten Gehäuse mit 4 x 8 aktiven Trockenkontaktsensoren (Dry-Point-Contact) mit integrierten Sende-Empfangs-Stufen und parallelen Datenaufnahme-Kanällen, welche drahtlos mit einem leistungsstarken Smartphone verbunden sind. Die Android-basierte APP übernimmt hier die Bildrekonstruktion und Visualisierung von Ultraschallprüfergebnissen. Diese Hardware-Architektur gestattet Darstellung von dreidimensionalen tomografischen Ergebnisbildern des Bauteilinneren in Echtzeit. Durch die Anwendung spezieller Ultraschall-Anregungstechniken wie "E-Boosting", eine unschlagbare Reichweite von mehreren Meter auch in stark bewehrten Konstruktionen konnte realisiert werden, auch bei vergleichsweise kleiner aktiver Apertur des Gerätes. Zwecks weiterer Prüfbereichsvergrößerung können mehrere Geräteeinheiten in einer gemeinsamen Apertur konfiguriert werden, um einen Prüfbereich über 10 meter zu realisieren. Die Visualisierungs- und Auswertesoftware "MIRA NEO DESKTOP" zur On-Line Datenaufnahme von einem Desktop-PC oder Notebook ermöglicht auch die Off-Line Verarbeitung, 2D / 3D Visualisierung und Auswertung von großen Datensätzen sowie Verfassung von Prüfberichten.
