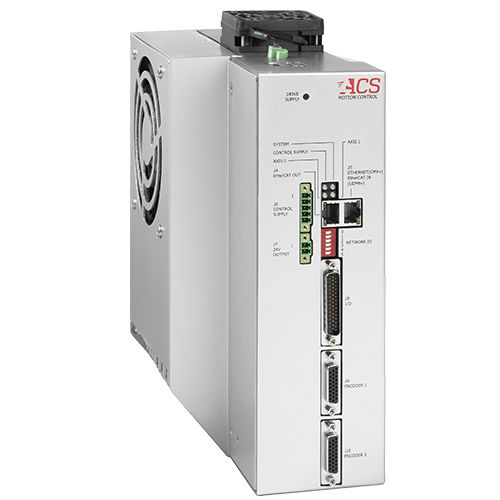

EtherCAT-Motorcontroller UDMhv series

ACbürstenlosfür Servomotor

Der UDMHV ist eine Reihe von EtherCAT-Universal-Ein- und Zweiachsantrieben für bürstenlose AC-Servo- und DC-Servomotoren, AC-Induktion* und DC-Bürstenmotoren. Das UDMHV arbeitet als EtherCAT-Knoten unter jedem SPiiPlus EtherCAT Master Controller einschließlich des PC-basierten SPiiPlusSC Soft Controllers. Es wurde entwickelt, um kostenempfindliche Anwendungen zu adressieren, die eine hohe Dynamik und große Lasten erfordern. Die UDMHV wird mit folgenden Stromstärken (Cont./peak) angeboten: 5A/10A, 10A/20A, 15A/30A, 20A/20A + 5A/10A mit 230-480Vac und 10A/30A, 15A/45A, 20A/60A mit 230Vac. Das Modul wird mit 3 Phasen 230 bis 480Vac versorgt. Zusätzlich zur AC-Versorgung wird die UDMHV von einer separaten 24Vdc-Steuerungsversorgung versorgt, die alle Niederspannungssignale im Notfall am Leben erhält. Wenn ein 230Vac - 480Vac Modul unter 400Vac betrieben wird, steigt der Ausgangskontinuitäts-/Spitzenstrompegel um 25%. Das optionale Safe Torque Off (STO)-Modul unterbricht die Stromversorgung des Motors, ohne die Stromquelle zu entfernen, um die Sicherheitsstufen SIL-3 und PLe zu erfüllen.
