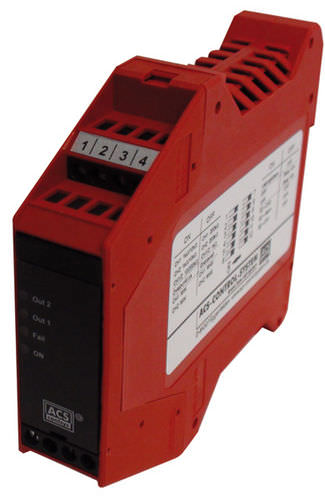

Niveaukontrollrelais (EX)SRA-100-U0

für DIN-Schiene

Das Sondenrelais (Ex) SRA-100-U0 arbeitet in Verbindung mit konduktiven Sonden, als Füllstandgrenzschalter bzw. Steuerung in leitfähige Flüssigkeiten wie z.B. Wasser, Laugen und Säuren. An den Elektroden steht dabei eine Funktionskleinspannung nach VDE 0100 Teil 410 von ca. 9V an, wodurch das Berühren der Sonden völlig ungefährlich ist. Sobald das elektrisch leitende Füllgut eine Verbindung zwischen Masse und z.B. der Maximum-Elektrode bildet, fließt ein kleiner Wechselstrom, der in der Auswerteelektronik in einen Relaisausgang umgesetzt wird. Als Masse kann dabei bei metallischen Behältern, die Behälterwand verwendet werden, oder eine Elektrode bei nichtmetallischen Behältern. Durch die Verwendung von Wechselspannung wird Korrosion an den Sondenstäben und eine elektrolytische Zersetzung des Füllguts vermieden. Das Gerät kann sowohl mit Relaisselbsthaltung bzw. Min- und Max-Schaltpunkt arbeiten, wie auch als Doppelgrenzstandmelder mit zwei getrennten Ausgängen. Dadurch können eine Vielzahl von Messaufgaben, wie z.B. Überlauf, Trockenlaufschutz, Zweipunktregelung, Feuchtigkeitsdetektion usw. realisiert werden. Über eine Grob- und Feineinstellung kann die Ansprechempfindlichkeit auf die Leitfähigkeit der Flüssigkeit abgeglichen werden. Durch eine einstellbare Schaltverzögerung bis ca. 8 Sekunden, werden evtl. Wellenbewegungen im Behälter ausgeblendet. Als weitere Besonderheiten bietet das Sondenrelais (Ex) SRA-100-U0 eine Leitungsbruchüberwachung mit Störmelderelais, eine Weitbereichsversorgung von 20…253V AC/DC und die Möglichkeit, die Elektroden auch im Ex-Bereich (bis Zone 0) einzusetzen.
