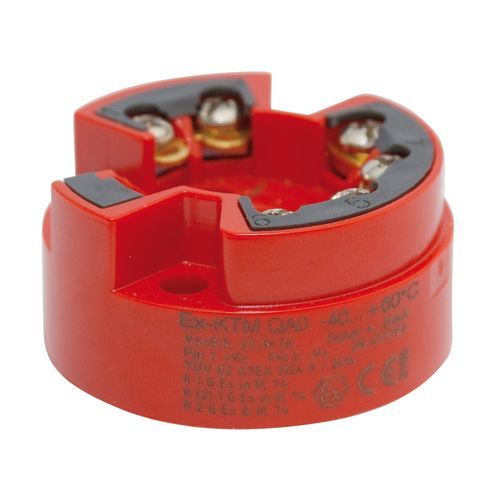

Temperaturmessumformer / am Sondenkopf TRANSCONT (EX)KTM

2-Leiter4-20 mAexplosionssicher

Der Kopftransmitter Transcont KTM, zum Anschluss an ein Widerstandsthermometer Pt100 ist ein Temperatursignalwandler zur Messung, Umformung und Überwachung von Temperaturen. Er kann Temperaturen im Bereich von -100°C bis +600°C mit einer Messspanne zwischen 20 Kelvin und 700 Kelvin umfassen. Durch den in der 2-Draht-Ausführung (4…20 mA) integrierten PNP-Schaltausgangs kann in vielen Fällen auf separate Auswertegeräte verzichtet werden. Funktion Der Temperaturtransmitter Transcont KTM kann in einen Anschlusskopf (Form B) oder in ein Feldgehäuse eingebaut werden. Aus einer integrierten Stromquelle wird durch einen im Fühler eingebauten 2- oder 3-Leiter Pt100-Widerstand ein konstanter Strom eingeprägt. Dieser Strom verursacht über den Pt100 einen Spannungsabfall, der je nach Höhe der zu messenden Mediumstemperatur größer oder kleiner wird. Das so am Pt100 erzeugte widerstandsproportionale Spannungssignal wird vom Transmitter erfasst, linearisiert und in ein Gleichstromsignal von 4…20mA oder in ein Gleichspannungssignal von 0…10V umgewandelt. Das Spannungssignal des Pt100 wird überwacht und bei Fühlerbruch erfolgt eine Ausfallinformation über das 4…20 mA bzw. 0…10V Ausgangssignal. Das Ausgangssignal steigt in diesem Fall auf 21,7 mA bzw. 10,85 V. Bei einem Fühlerkurzschluss sinkt das Signal auf 3,55 mA bzw. 0 V. Bei dem Temperaturkopftransmitter in 2-Drahttechnik mit 4…20 mA ist optional ein per Potentiometer frei einstellbarer, überlast- und kurzschlussfester PNP-Schaltausgang im Arbeitsstromprinzip integriert.
