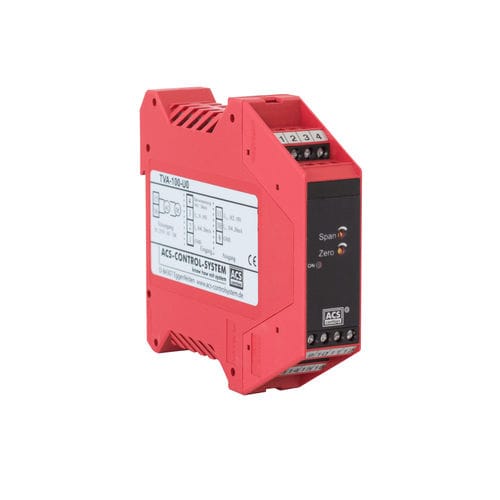

Signalverstärker TRANSCONT TVA-100-U0

Isolation

Der Speisetrennverstärker Transcont TVA-100-U0 wird eingesetzt, um ein elektrisches Strom- bzw. Spannungssignal galvanisch zu trennen, es in ein anderes Signal umzusetzen oder ein Signal bezüglich Null- und/oder Endpunkt anzupassen. Die integrierte Messumformerspeisung ermöglicht den direkten Anschluss und damit die Versorgung von 2-Draht-Transmittern und von 3-Draht-Transmittern. Funktion Der Speisetrennverstärker Transcont TVA-100-U0 ist für die Montage auf einer Normtragschiene gemäß DIN EN 50022 – 35 konzipiert. Durch das integrierte Weitbereichs-Versorgung für Versorgungsspannungen von 20…253V AC und DC, ist der Trennverstärker zur Verwendung in allen gängigen internationalen Energieversorgungsnetzen geeignet. Die Betriebsbereitschaft wird durch eine frontseitig integrierte grüne Leuchtdiode angezeigt. Im Geräteinneren können mittels Schiebeschaltern die verschiedenen Eingangs- und Ausgangssignale in beliebigen Kombinationen eingestellt werden. Ein angeschlossener Sensor kann über die integrierte Sensorspeisung versorgt werden. Das Strom- oder Spannungssignal wird dem Eingang des Trennverstärkers zugeführt und galvanisch getrennt auf den Ausgang übertragen. Das Signal des Ausgangs kann durch frontseitige Trimmer im Nullpunkt gegenüber dem Normwert um -25% … +5% und im Endpunkt gegenüber dem Normwert um -5% … +45% verändert werden.
