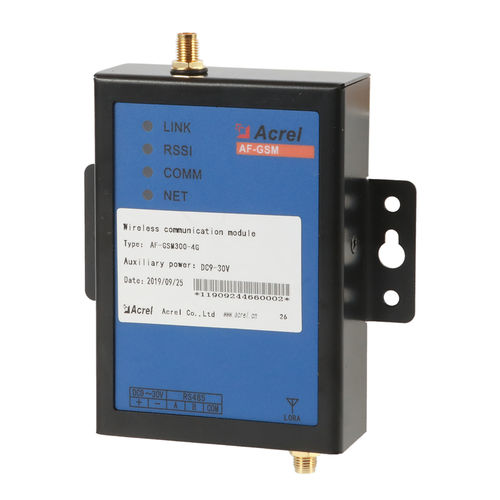

Gateway für Kommunikation AF-GSM300-4G

GSM4GIP

AF-GSM300-4G Smart Gateway ● Es unterstützt die Datenerfassung des MODBUS RTU-Protokolls der seriellen Schnittstelle und kommuniziert mit dem Acrel-Server über das Acrel-Plattform-Protokoll. ● Es unterstützt die Datenerfassung von bis zu 30 MODBUS RTU-Geräten. ● Es unterstützt die Erfassung von 5 Registeradressfeldern für jedes MODBUS-Gerät, wobei jeder Registeradressbereich 64 nicht überschreiten darf. ● Es unterstützt das Auslösen von Alarmen durch Voreinstellung von Alarmadressen und Alarmwerten für jeden MODBUS-Adressbereich. Derzeit gibt es bis zu 14 Alarmadressen für jedes Adressfeld. ● Es unterstützt die unverschleierte MODBUS- oder LORA-Übertragungskommunikation des Servers. ● Es unterstützt die Verbindung des Datenzentrums über feste IP und dynamische Domänennamenauflösung. Allgemein AF-GSM ist ein neues drahtloses 4G-Ferndatenerfassungsgerät, das von Acrel Electric auf den Markt gebracht wurde. Durch das eingebettete Design, den eingebetteten TCP/IP-Protokoll-Stack, den leistungsstarken Mikroprozessor-Chip und den eingebauten Watchdog verfügt es über eine zuverlässige und stabile Leistung. Bedienung und Anzeige 1. LINK: zwei Sekunden Blinken zeigen an, dass das Wireless-Modul initialisiert wird; eine Sekunde Blinken zeigt an, dass eine Verbindung zum Server hergestellt wird; Normalerweise an zeigt an, dass eine Verbindung zum Server hergestellt wurde. 2. - PSSI: 1 Sekunde Blinksignal zeigt an, dass der Wert unter 50% liegt; 0,5 Sekunden Blinksignal zeigt an, dass der Wert über 50% liegt; Normalerweise auf Signal zeigt an, dass der Wert über 80% liegt. 3. - COMM: Sie blinkt einmal, wenn ein Datenpaket mit dem Download-Gerät interagiert. 4. - NET: Sie blinkt, wenn eine Datenübertragung über das Netzwerk stattfindet. Die Schnittstelle auf einer Seite des AF-GSM300/400 ist in Abbildung 1 dargestellt: Leistungsaufnahme, Terminal-Modus: DC9~30V. RS485-Signaleingang
