Laser-Ausrichtsystem PAT

für RiemenscheibenIndustrieStandard

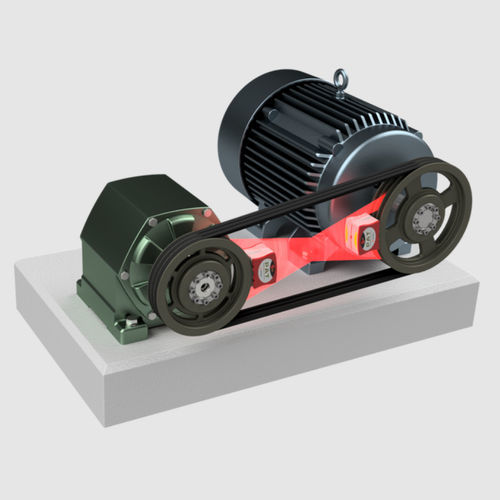

Die endgültige Lösung für alle Ihre Bedürfnisse bei der Bandausrichtung! Mit dem PAT sind Sie nie im Zweifel, ob Ihre Riemenübertragungen ausgerichtet sind oder nicht. Indem Sie die Rille als Referenz verwenden, erreichen Sie eine präzise Ausrichtung, die Riemenverschleiß, Lagerausfälle und Vibrationen reduziert. Zwei Transmitter mit sichtbarer roter Laserlinie Der PAT wird mit zwei Laser-Sendern geliefert, die jeweils mit zwei federbelasteten Führungen ausgestattet sind, die in die Riemenscheibenrillen passen. Durch die Verwendung von zwei Lasersendern mit integrierten Zielmarken lässt sich sehr leicht feststellen, welche Art von Ausrichtung erforderlich ist. Parallelversatz, Winkelfehler und Verdrehung sind für den Bediener sofort sichtbar. Innerhalb weniger Minuten kann der Bediener feststellen, ob die Maschine ausgerichtet werden muss oder nicht. Montage der Messumformer Die PAT-Einheiten lassen sich sehr einfach an den Riemenscheiben montieren. Der federnd gelagerte Tastkopf findet die Mitte der Riemenrille. Die eingebauten Industriemagnete lassen die Geräte passgenau an der Riemenscheibe einrasten. Der PAT ist mit abnehmbaren Führungen in verschiedenen Größen ausgestattet, die zu den Standard-Scheibengrößen A-E (6 mm - 40 mm) passen. Zusätzliche Führungen für die Ausrichtung von Zahnriemen sind als Zubehör erhältlich. Der Ausrichtprozess mit dem PAT Die sichtbare rote Laserlinie macht es einfach, die Position Ihrer riemengetriebenen Maschinen zu bestimmen. Der Ausrichtungsprozess ist so einfach wie die Montage. Schalten Sie einfach die Laser ein und schauen Sie auf das gegenüberliegende montierte Gerät. Der Laser zeichnet eine Linie auf das Zielschild, wie in der Abbildung rechts zu sehen. Falls erforderlich, justieren Sie Ihre Maschinenposition, bis die Laserlinien mit der Mittelmarkierung auf beiden Geräten übereinstimmen. Was ist in dem Koffer? PAT - Vollständiges System 2 Schachteln mit V-Führungsspitzen 1 Paar Laser-Sender
