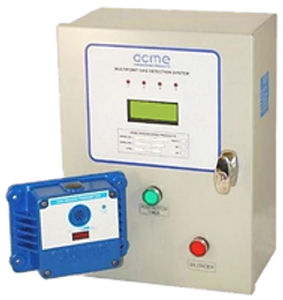

Gasdetektionssystem CEL4

stationär

Die ACME CEL-4 QuadSet-Serie ist ein mikroprozessorgesteuertes Mehrgas-Detektions- und Kontrollsystem mit bis zu 4 Kanälen, das mit GasPost-Sensoren verwendet werden kann. Die Kommunikation zwischen dem Bedienfeld und den dezentralen Sensor-Transmittern erfolgt über ein echtes RS485-Daisy-Chain-Kommunikationsnetzwerk. Das LCD-Display zeigt kontinuierlich die Gaskonzentrationen für jeden Sensor/Transmitter sowie den Füllstandstatus (niedrig, hoch und Alarm) an. In seiner einfachsten Konfiguration unterstützt das CEL-4-Bedienfeld bis zu 4 Kanäle, wobei jeder Kanal unabhängig behandelt wird und eine Lüfterzone steuert. In dieser Konfiguration verfügen alle Kanäle über einen eigenen SPDT-Relaisausgang für niedrige Gaspegel und/oder 4-20mA-Signale, die proportional zu den Gasmesswerten sind. In einer praktischeren Anwendung werden die Kanäle in Gruppen unterteilt, die gemeinsam verschiedene Lüfterzonen bedienen. In dieser letzteren Konfiguration verfügt jede Gruppe (Zone) über eine Reihe von Relaisausgangskontakten für niedrige Gaswerte und/oder 4-20-mA-Signale, die proportional zum Bedarf der jeweiligen Gruppe sind. Die SPDT-Relaisausgänge für den hohen und den Alarm-Gaspegel sind immer für alle Kanäle gemeinsam. Für weitere Informationen über dieses Produkt klicken Sie bitte auf die Links zu Produktliteratur, Spezifikationen und Anwendungsformular auf dieser Seite.
