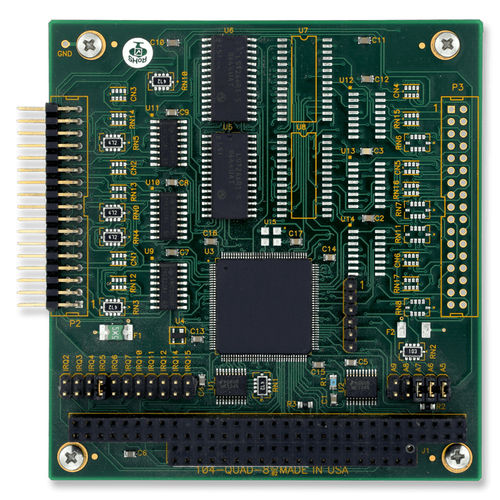

Digitale Eingangskarte 104-QUAD-8

4 Kanäle6 Digitaleingänge8 Kanäle

-4, 6 oder 8 Kanäle für Quadratur-Encoder-Eingänge und Kanalindex-Eingänge -Zählt die Ausgänge von bis zu acht Quadratur-Encodern -Drei differentielle Kanäle pro Encoder, einschließlich Doppelachse und Index -Eingangsbereiche: ±25V und ±7V Gleichtakt -4,3MHz maximale Taktrate -Individueller Software-Reset für jeden Kanal -Standardmäßige Zähl- und Alarmfunktionen -Programmierbar für Zählung, Geschwindigkeit und Richtung; Grenzwerteinstellung mit Interrupts -Flexible Interrupt-Optionen ab Werk Die 104-QUAD-8-Karte ist eine universell einsetzbare Quadratur-Encoder-Zähler-/Interface-Karte. Sie wird im beliebten 104-Format geliefert und konditioniert und überwacht die Ausgänge von 8 Encodern. Die E/A-Anschlüsse sind rechtwinklige 34-polige Stiftleisten. Diese Funktionen umfassen alles, was in den vielseitigen integrierten Schaltkreis LSI/CSI LS7266R1 programmiert werden kann. Zu diesen Funktionen gehören Geschwindigkeit, Richtung und Gesamtzahl. Durch die Bereitstellung dieser Funktionen wird der Computer für höherwertige Anwendungen frei. Durch die Möglichkeit, einen Interrupt für einen Parameter, wie z.B. die Gesamtzahl, bereitzustellen, wird der Computer von der Notwendigkeit befreit, ständig die Position eines Encoders zu lesen. Interrupts werden durch Jumper-Installation auf die Ebenen #2 bis #7, #10 bis #12 und #15 geleitet. Die 104-QUAD-8-Karte ist für industrielle Anwendungen konzipiert. Jede Eingangsleitung ist gepuffert und kann Eingänge bis zu 25 Volt verarbeiten. Eine +5-Volt-Quelle ist für entsprechende Encoder verfügbar. Die konditionierten Eingänge sind mit den integrierten Schaltkreisen LSI/CSI LS7266R1 verbunden. Diese Schaltungen sind das Herzstück der Karte. Sie können für eine Vielzahl von Funktionen programmiert werden.
