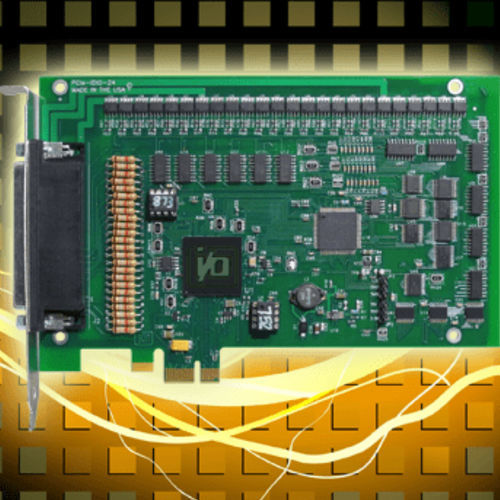

Digitale E/A-Karte PCIe-IDIO-24

TTLPCI-ExpressPCIe

-24 optisch isolierte, nicht gepolte Digitaleingänge -Software-konfigurierbare Filter an den Eingängen für elektrisch verrauschte Umgebungen -Kann Änderung des Eingangszustands erkennen und Interrupt auslösen -24 optisch isolierte High-Side-FET-Schalter -Optokoppler für 2,5 kV Isolation ausgelegt -Vier optisch isolierte Ausgangsgruppen und zwei optisch isolierte Eingangsgruppen -8 nicht isolierte TTL/CMOS-E/A-Leitungen -Entwickelt, entwickelt, unterstützt und hergestellt in den USA Werkseitige Optionen -Erweiterter Temperaturbetrieb (-40°C bis +85°C) -12-Kanal-Version (mit 4 TTL-E/A) verfügbar -Nur-Eingangs- und Nur-Ausgangs-Versionen verfügbar -RoHS-konforme Version Optisch isolierte PCI Express Digital-I/O-Karten mit Zustandsänderungserkennung Bei diesem Produkt handelt es sich um eine isolierte PCIe x1-Lane-Digitaleingangs- und FET-Ausgangskarte mit Change of State (COS)-Erkennung. Zusätzlich zu den isolierten Signalen stehen 8 (oder 4) TTL/CMOS-Eingangs-/Ausgangs-Pins zur Verfügung, um Ihre Anwendung zu unterstützen. Die isolierten Eingänge können entweder mit AC oder DC betrieben werden und sind nicht polaritätsempfindlich. Die Eingangssignale werden durch eine Diodenbrücke gleichgerichtet und an die Eingänge der Opto-Isolatoren angelegt. Ein 1,8k-Ohm-Widerstand in Reihe sorgt für die Strombegrenzung. Es können sowohl Standard 12/24 AC-Steuergeberausgänge als auch Gleichspannungen akzeptiert werden. Der Eingangsspannungsbereich beträgt 3V bis 31VDC (oder 40-10kHz RMS). Um den Eingangsspannungsbereich zu erweitern, können Sie externe Widerstände in Reihe schalten. Die Eingänge können so konfiguriert werden, dass ein IRQ erzeugt wird, wenn der Eingang von aktiv zu inaktiv, von inaktiv zu aktiv oder beides in Gruppen von acht Bits wechselt.
