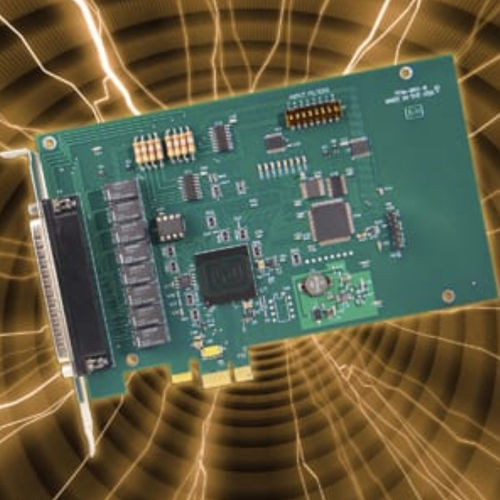

Digitale E/A-Karte PCIe-IIRO-8

mit Relais-AusgangPCI-Express

-Acht optisch isolierte, nicht gepolte Digitaleingänge -Schaltbare Filter an den Eingängen für elektrisch verrauschte Umgebungen -Acht elektromechanische Relaisausgänge -Optisch isoliert von Kanal zu Kanal und von Kanal zu Masse -Kann eine Änderung des Eingangszustands erkennen und einen Interrupt auslösen -Automatische Erkennung unter Windows -Entwickelt, hergestellt, unterstützt und produziert in den USA WERKSOPTIONEN -Erweiterter Temperaturbetrieb (-40° bis +85°C) -RoHS-konforme Version Isolierte PCI-Express-Relais-E/A-Karte Bei diesem Produkt handelt es sich um eine isolierte PCIe-Karte mit x1 Lane für digitale Eingänge und Relaisausgänge mit COS-Erkennungsfunktionen (Change of State). Die isolierten Eingänge können entweder mit AC oder DC betrieben werden und sind nicht polaritätsempfindlich. Die Eingangssignale werden durch eine Diodenbrücke gleichgerichtet und an die Eingänge der Opto-Isolatoren angelegt. Ein 470-Ohm-Widerstand in Reihe sorgt für die Strombegrenzung. Es können sowohl standardmäßige 12/24-AC-Steuersenderausgänge als auch Gleichspannungen akzeptiert werden. Der Eingangsspannungsbereich beträgt 5V bis 24V (rms). Um den Eingangsspannungsbereich zu erweitern, können Sie externe Widerstände in Reihe schalten. Die elektromechanischen Relaisausgänge des PCIe-IIRO-8 bestehen aus fünf SPDT-Ausgängen der Form C und drei SPST-Ausgängen der Form A (normalerweise offen). Die Relais sind beim Einschalten alle stromlos. Die Daten an die Relais werden verriegelt. Die Karte hat eine Länge von 6,6 Zoll und eine Sitzhöhe von 4,2 Zoll. Die E/A-Verdrahtungsanschlüsse für diese Karte erfolgen über einen 37-poligen D-Sub-Stecker. Diese Karte kann über ein Flachbandkabel an die Anschlussfelder angeschlossen werden.
