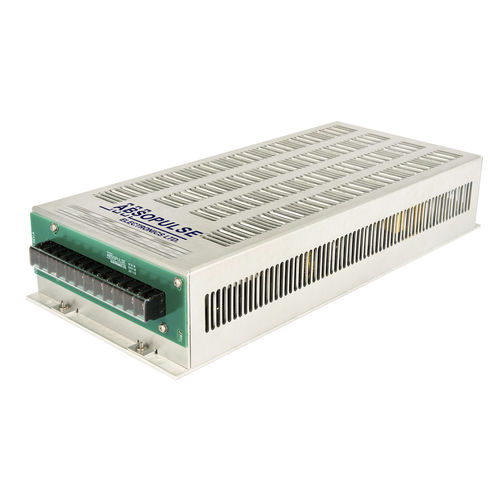

Geräuscharmer DC/AC-Wandler CSI 300-FX series

HochfrequenzPWMfür Industrieanwendungen

-Sinusförmige Ausgangsspannung -Robustes, praxiserprobtes Design -Gefilterter Eingang Leitungs-/Konvektionskühlung -Vollständiger elektronischer Schutz -Praxiserprobte Designtopologie Dieser robuste DC-AC-Wechselrichter in Industriequalität verwendet die bewährte, mikroprozessorgesteuerte Hochfrequenz-PWM-Technologie, um die erforderliche Ausgangsleistung mit reiner Sinusausgangsspannung zu erzeugen. Es handelt sich um ein ausgereiftes Design mit einer Erfolgsgeschichte in zahlreichen Anwendungen. Die DC/DC-Eingangsstufe hebt die Eingangsspannung auf eine höhere Gleichspannung an, die den DC-AC-Wechselrichter speist, um den erforderlichen AC-Ausgang zu erzeugen. Die Hochfrequenzumwandlung ermöglicht eine kompakte Bauweise, geringes Gewicht und hohen Wirkungsgrad. Der Eingang und Ausgang sind rauscharm gefiltert. Die Kühlung erfolgt durch Ableitung über die Grundplatte. Eine zusätzliche Kühlung wird durch natürliche Konvektion über die Kühlschlitze erreicht. Alle wärmeerzeugenden Komponenten sind auf Aluminium-Kühlkörperblöcken installiert, die thermisch mit der Grundplatte verbunden sind. Dies gewährleistet auch eine außergewöhnliche mechanische Robustheit. Die konforme Beschichtung bietet Schutz vor Feuchtigkeit und Luftschadstoffen. Vollständiger elektronischer Schutz, geringe Komponentenanzahl, große Bauhöhe und die ausschließliche Verwendung von Komponenten mit bewährter Zuverlässigkeit tragen zu einer hohen MTBF bei. Das Gerät wird in unserem Werk unter strenger Qualitätskontrolle hergestellt. SPEZIFIKATIONEN Eingangsspannung 24V, 36V, 48V, 48V, 125Vdc ±15% sind Standard Wenden Sie sich an das Werk für weitere Eingaben Eingangsschutz Einschaltstrombegrenzung Varistor Verpolungsschutz Interne Schmelzsicherung
