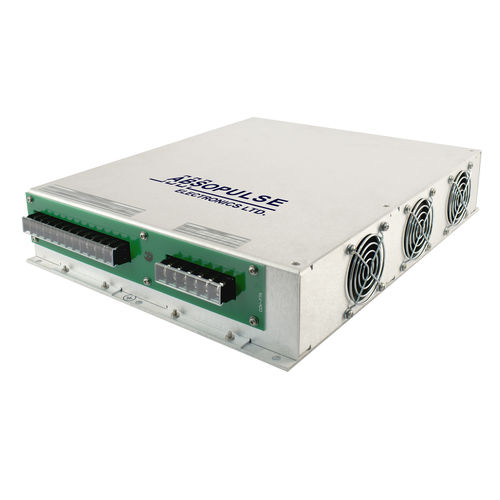

DC/DC-Wandler / mit hoher Eingangsspannung HVI 600FR-F7W series

auf Rahmenfür die Bahntechnikrobust

Der HVI 600FR-F7W Hochspannungs-Eisenbahnwandler verwendet eine praxiserprobte Design-Topologie, um 600W Ausgangsleistung zu erzeugen. Das Gerät liefert einen einzelnen Ausgang von 24Vdc. Es akzeptiert 750Vdc-Eingang (525V bis 975Vdc-Bereich) und eignet sich für Traktionskontrollsysteme und andere Anwendungen in Nahverkehrsfahrzeugen wie Straßenbahnen, U-Bahnen, Stadtbahnen und Grubenlokomotiven. Sie ist auch für den Betrieb von Zusatzeinrichtungen auf Obussen geeignet. Eine optionale eingebaute Redundanzdiode ermöglicht die Parallelschaltung mehrerer Geräte, um eine höhere Ausgangsleistung oder N+1-Redundanz zu erreichen. Die Ausgangstrenndiode ermöglicht das Laden von Batterien. Es erfüllt die Anforderungen der EN50155 für elektronische Geräte, die in Schienenfahrzeugen verwendet werden. Eine starke Filterung des Ein- und Ausgangs stellt sicher, dass das Gerät die Anforderungen der EN50121-3-2 erfüllt. Es erfüllt die Normen EN61000-4-2 (ESD), EN61000-4-3 (HF-Immunität), EN61000-4-4-4 (schnelle Transienten) und EN61000-4-6 (leitungsgeführte Immunität). Das Design ist für die Isolierung von 5600Vdc Eingang zu Ausgang verifiziert. Weitere Schutzfunktionen sind 4300Vdc Eingangs-Ausgangsisolation, Verpolungsschutz, Überlastschutz, Wärmeschutz und Strombegrenzung.
