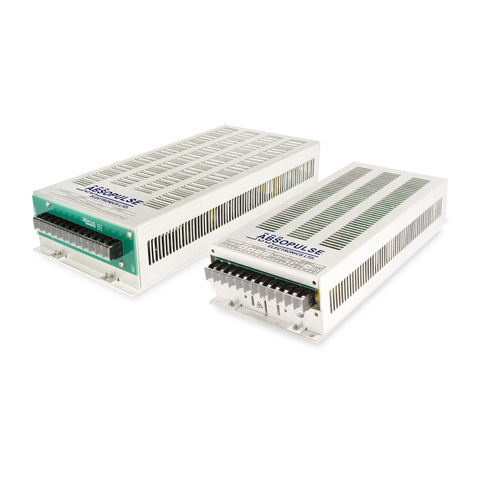

DC/AC-Wandler / Sinus CSI 200-F3 series

PWMfür Industrieanwendungenkompakt

Die robusten, leistungsstarken DC-AC-Wechselrichter der Serien CSI 200-XX/24F3 und CSI 300-24/24FX sind für industrielle 24Vac-Anwendungen konzipiert. Die Geräte liefern 200VA bzw. 300VA. Die Wechselrichter in Industriequalität verwenden die praxiserprobte, mikroprozessorgesteuerte Hochfrequenz-PWM-Technologie, um eine isolierte, reine Sinusausgangsspannung von 24Vac zu liefern. Die CSI 200-XX/24F3 Serie arbeitet mit einem Nenneingang von 24Vdc oder 48Vdc. Die CSI 300-24/24FX-Serie akzeptiert einen Nenneingang von 24Vdc. Kundenspezifische Eingangsspannungen sind auf Anfrage erhältlich. Die Hochfrequenzumwandlung ermöglicht eine kompakte Bauweise, ein geringes Gewicht und einen hohen Wirkungsgrad. Der Wirkungsgrad beträgt typischerweise 80% bei Volllast, abhängig von der erforderlichen Ein-/Ausgangskonfiguration. Die Geräte sind robust konstruiert. Die 200VA-Version ist in einem 132 x 62 x 290 mm großen Gehäuse untergebracht, die 300VA haben einen Formfaktor von 153 x 67 x 357 mm. Der Eingang und Ausgang sind rauscharm gefiltert. Die Eingaben für beide Ausführungen entsprechen der EN55022 Klasse A mit breiten Rändern (Klasse B auf Anfrage). Dadurch wird sichergestellt, dass die Wechselrichter ohne zusätzliche Filterung in EMV-empfindlichen Umgebungen eingesetzt werden können. Die Geräte sind nach den Normen C22.2 No. 107.1 - 01, UL 458 und EN/UL60950-1 ausgelegt. Der elektronische Schutz für beide Baureihen umfasst Überlast, Überspannung, Kurzschlussschutz, Einschaltschutz beim Anschluss an eine Gleichstromquelle und thermische Abschaltung mit automatischer Rückgewinnung.
