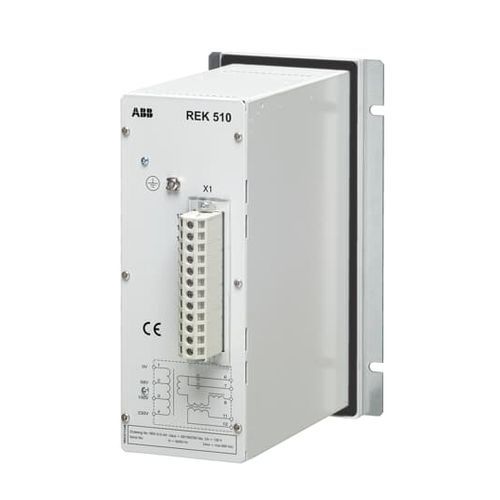

Fehlerstromschutzrelais REK 510

Stromfür Generator

Stromeinspeisevorrichtung für den Erdschlussschutz des Rotors einer Synchronmaschine Der Läufer-Erdschlussschutz hat die Aufgabe, Erdschlüsse im Erregerkreis von Synchronmaschinen zu erkennen. Der Erregerfeldkreis ist unter normalen Betriebsbedingungen isoliert. Der Erregerstromkreis kann aufgrund von Vibrationen, Überstrom, gedrosseltem Kühlmittelfluss usw. einer anormalen mechanischen oder thermischen Belastung ausgesetzt sein. Dies kann dazu führen, dass die Isolierung zwischen der Erregerwicklung und dem Rotoreisen an einer übermäßig belasteten Stelle durchbricht. Ein einzelner Erdschluss ist nicht sehr gefährlich und verursacht keine unmittelbaren Schäden, da der Fehlerstrom aufgrund der niedrigen Spannung gering ist. Gefährlicher ist ein zweiter Erdschluss, der als Drehschluss der Rotorwicklung auftritt und eine starke magnetische Unwucht und starke Rotorvibrationen verursacht, die zu schweren Schäden führen. Bei Generatoren mit Schleifringen ist der Isolationswiderstand des Rotors manchmal durch die von den Kohlebürsten angesammelte Kohlestaubschicht verringert. Umfang - Rotor-Erdschlussschutz für den Erregerkreis von Synchronmaschinen Produktvorteile - Erkennung von Isolationsfehlern im Erregerstromkreis, bevor Kurzschlüsse zu schweren Schäden führen - Eigenschaften des Produkts - Das Einspeisegerät REK 510 baut über seine Koppelkondensatoren eine 100 VAC Sekundärspannung in den Rotorkreis gegen Erde auf. Zur Messung dieses Stroms ist ein zeitlich definiertes Erdschlussrelais angeschlossen.
