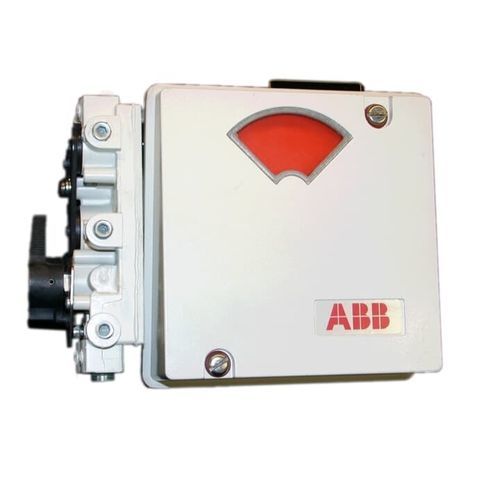

Pneumatischer Positionierer AV series

elektropneumatischdrehbarlinear

Die kennzeichnenden Stellungsregler des Typs AV1 & AV2 sind Steuergeräte, die für eine Vielzahl von Anwendungen geeignet sind. Sie ermöglichen eine schnelle, feinfühlige und genaue Positionierung von pneumatischen einfach- oder doppeltwirkenden, linearen oder rotierenden Stellantrieben. Eine mechanische Verbindung vom Stellantrieb zu einer Positionsrückführungskurve im Stellungsregler stellt die aktuelle Position fest. Drei charakteristische Segmente auf einem Nocken bieten Anwendungsflexibilität, indem sie verschiedene Beziehungen zwischen Eingangssignal und Antriebsstellung herstellen. Die von den Segmenten bereitgestellten Beziehungen sind Quadratwurzel, linear und quadratisch. Der Stellungsregler Typ AV1 empfängt ein externes pneumatisches Signal und wandelt es in einen pneumatischen Ausgang um. Dieser Ausgang erzeugt die Antriebskraft, die den Stellantrieb positioniert Der Stellungsregler vom Typ AV2 empfängt ein externes 4-20mA-Signal und wandelt es in einen pneumatischen Ausgang um. Dieser Ausgang erzeugt die Antriebskraft, die den Stellantrieb positioniert Kompakte, robuste Konstruktion Für Umgebungen mit starken Vibrationen und Stößen Schnelle, genaue Kalibrierung Einfach oder doppelt wirkend ohne zusätzliche Hardware Entlüftungsdesign ermöglicht Erdgasbetrieb Erhältlich mit explosionsgeschütztem I/P-Wandler
