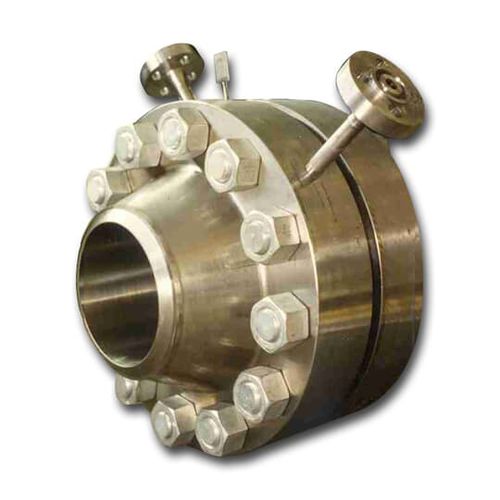

Flansch mit Öffnung FPD160

Einschweißbare Blendenflansch-Verschraubungen/Baugruppen, die zwischen RF-, FF- oder RTJ-Flansche passen. Die Messblendenflansche enthalten die DP-Entnahmestellen und werden mit der erforderlichen Messblende, Dichtungen, Muttern, Schrauben und Abdrückschrauben geliefert und sind für die Messung des Durchflusses von sauberen oder verunreinigten Flüssigkeiten, Gasen oder Dampf ausgelegt. ABB FPD160 ist eine Reihe von Blenden zur Durchflussmessung, die in Einschweißflanschverschraubungen mit Flanschentnahmestellen eingebaut werden. Die Blenden sind mit verschiedenen Profilen erhältlich, um einen breiten Anwendungsbereich abzudecken, von sauberen Flüssigkeiten und Flüssigkeiten mit niedriger Viskosität bis hin zu verschmutzten Flüssigkeiten oder Flüssigkeiten mit hoher Viskosität. Blendenausführungen: - Konzentrische Blende mit quadratischem Rand für saubere Flüssigkeiten/Gase/Dampf - Viertelkreisblende für zähflüssige Flüssigkeiten - Konische Eingangsblende für zähflüssige Flüssigkeiten - Exzentrische Blende für verschmutzte Flüssigkeiten - Segmentblende für verschmutzte Flüssigkeiten - Blende im Halter zwischen RTJ-Blendenflanschen Daten Blendenflanschverschraubungen bereit zum direkten Einschweißen in die Rohrleitung: - Anzapfungen genau positioniert - komplett mit Dichtungen, Muttern und Schrauben Ausgestattet mit Messblende für kostengünstige Messungen: - Platte aus Edelstahl 316 mit Flanschen aus Kohlenstoffstahl oder Edelstahl - andere Materialien verfügbar Entwickelt und hergestellt nach den neuesten Standards: - Platten nach ISO5167:2003 als Standard (andere Konstruktionsstandards möglich) - Flansche in Übereinstimmung mit ASME B16.36 Eine Reihe von Flanschbohrungen / Nennweiten sind verfügbar: - für hochgezogene, flache oder RTJ-Profil-Flanschschichten
