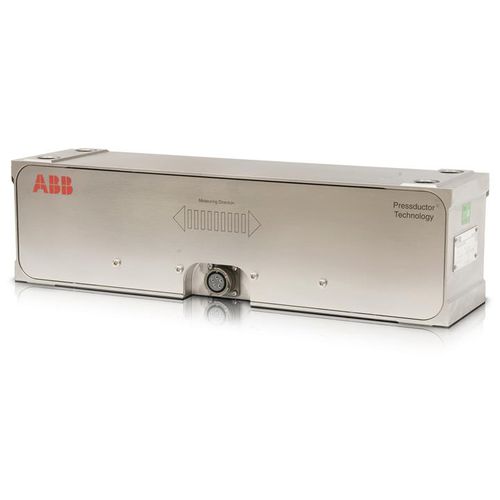

Zugkraft-Wägezelle PFTL201

Balkentyp

Bei vielen Bandprozessen erzeugt der Bandzug von Natur aus eine horizontale Kraftkomponente auf eine Walze... oder kann durch die Konstruktion so gestaltet werden. Die Nutzung dieser horizontalen Kraftkomponente zur Messung der Bandspannung kann sehr vorteilhaft sein. Die Wägezelle kann so dimensioniert werden, dass sie nur die Bandspannung misst und das Taragewicht der Walze ausschließt. Das Ergebnis ist eine optimierte Messgenauigkeit. Ein weiterer Vorteil ist, dass die einzigartige horizontale Wägezelle von ABB - die speziell für die Messung dieser Kraftkomponente entwickelt wurde - Steifigkeitsniveaus und Überlasttoleranzen in allen Kraftrichtungen bietet, die deutlich größer sind als die, die mit vertikalen Wägezellen erreicht werden können. Der erste Pressductor-Aufnehmer wurde in Västerås, Schweden, in den frühen 1950er Jahren entwickelt und 1954 patentiert. Die bekannte Pressductor®-Technologie von ABB ist ein Messprinzip, das auf dem magnetoelastischen Effekt beruht - die magnetischen Eigenschaften eines Materials werden durch die auf es ausgeübte mechanische Kraft beeinflusst. Bei mechanischer Krafteinwirkung erzeugt der Pressductor-Messwertaufnehmer von ABB Messsignale als Ergebnis von Änderungen der Magnetfelder. (Fahren Sie mit der Maus über die Abbildung, um diese Änderungen zu sehen.) Da diese Signale nicht von physischen Bewegungen oder Verformungen abhängen, kombinieren die Wägezellen Empfindlichkeit mit außergewöhnlicher Toleranz gegenüber Überlastungen und praktisch keiner eingebauten Begrenzung der Anzahl der Lastzyklen. Die Pressductor-Aufnehmer von ABB erzeugen Wechselstromsignale mit hoher Leistung und niedriger Impedanz, die sehr widerstandsfähig gegen elektrische Störungen und Erdschlüsse sind.
