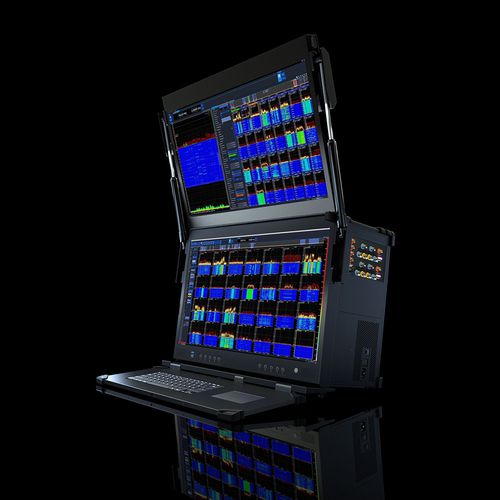

Signalanalysator SPECTRAN® V6 CC 4000CA-6

ÜberwachungSpektrumEchtzeit

Eine der schnellsten Echtzeit-Spektrumanalyse-Lösung der Welt, das SPECTRAN® V6 Command Center, bietet genau die HF-Leistung, die Sie benötigen, und zwar genau dort, wo Sie sie brauchen. Mit bis zu 490 MHz RTBW bzw. mehr als 2 THz/s Sweep (6 GHz in weniger als 1 Millisekunde) bietet dieser anpassbare High-End-Spektrumanalysator eine hervorragende Performance in einem mobilen Doppelbildschirm-System, welche lediglich vom SPECTRAN® CC 8000CA-6 übertroffen wird. Das SPECTRAN® V6 Command Center 4000CA-6 tastet den konfigurierten Frequenzbereich von bis zu 6 GHz (optional 8 GHz) mit über fünf Millionen Samples pro Sekunde ab. Zudem beinhaltet es zwei unabhänge Spektrumanalysatoren (4x 2GSPS 16 Bit I/Q-Daten) und zwei Vektorsignalgeneratoren (2x 2GSPS 14-Bit I/Q). Hierbei stehen bereits ab Werk 2x 160 MHz Echtzeitbandbreite zur Verfügung, welche optional erweitert und somit auf auf die jeweiligen Anforderungen optimiert werden kann. Ein eingebauter HF Switch kann bei Bedarf zur Verteilung des Eingangssignals auf die integrierten Receiver genutzt werden. Zusätzlich kann das System beispielsweise per eingebautem RF-over-Fiber Rückkonverter weiter auf die jeweiligen Bedürfnisse angepasst werden. Die beiden 4K-Breitbildmonitore (kombinierte Auflösung von 3840 x 4320 Pixel) sind für die Darstellung des kompletten Frequenzbereichs oder der gleichzeitigen Überwachung mehrerer Frequenzbänder in Echtzeit prädestiniert. Dies ermöglicht eine detaillierte Analyse selbst allerkürzester Signale, welche dank einer POI von unter 10ns (I/Q-basiert) bzw. 97ns (FFT-basiert) zuverlässig erfasst werden.
