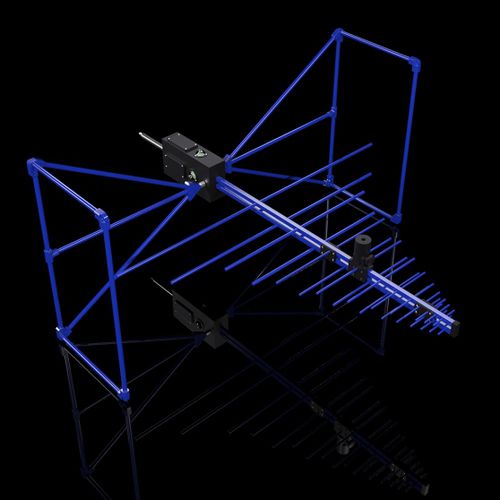

Funkantenne HyperLOG® 20600 EMI
bikonischLog-periodischeHybrid

Funkantenne
Funkantenne
Funkantenne
Funkantenne
Funkantenne
Funkantenne
Funkantenne
Funkantenne
Funkantenne
Funkantenne
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Netz
Funk
Typ
Log-periodische, bikonisch
Weitere Eigenschaften
mobil, starke Verstärkung, Hybrid
Anwendung
Mess
Frequenz

Max: 6.000 MHz

Min: 20 MHz

Zuwachs

Max: 8 dB

Min: 0 dB

Beschreibung

Für Emmissions - und Immunitätsmessungen im Frequenzbereich von 20 MHz - 6 GHz, ideal für FCC15, EN55022, EN55011, CISPR. Referenzantenne mit 0,3dB Genauigkeit. Die HyperLOG 20600 EMI ist unsere neueste Antennenentwicklung und ist bereits für die neue EN-Norm, die eine Messung bis 6GHz vorschreibt, ausgelegt. Sie vereint die Vorteile einer Bikonischen und Logarithmisch Periodischen Antenne in einer einzigen Hochleistungs EMV-Antenne. So konnte, speziell im unteren Frequenzbereich, die Empfindlichkeit, gegenüber unserer BicoLOG E Serie, um bis zu 20dB verbessert werden. Des weiteren bietet die Antenne eine extrem hohe Genauigkeit von 0,3dB über den gesamten spezifizierten Frequenzbereich von 20MHz bis 6GHz und kann daher sogar als Referenzantenne zur Kalibrierung des Messplatzes verwendet werden. Mit dem Einsatz der HyperLOG 20600 EMI entfallen die sonst üblichen und sehr fehleranfälligen Antennenumbauten, da nur noch eine Antenne für den gesamten Frequenzbereich benötigt wird. Dies spart erhebliche Kosten, da die Messzeit drastisch verkürzt wird und immer wieder auftretende Fehler bei den Antennenumbauten bzw. Kabelverbindungen komplett entfallen. Die HyperLOG 20300 EMI kann auch als leistungsstarke Sendeantenne mit bis zu 310 Watt verwendet werden. Dadurch ist die Antenne problemlos für die Störfestigkeitsmessungen geeignet, selbst wenn sehr hohe Feldstärken von mehr als 10 V/m benötigt werden. Die Konstruktion der Antenne ist äußerst robust, daher kann die HyperLOG 20300 EMI auch zur Freifeldmessung verwendet werden. Besonders erwähnenswert ist hierbei der Spezialanschluss für unseren optionalen Taktischen Hochleistungs-Laser
