Paddel-Durchflussmesser PWM series
Volumenfür Flüssigkeitenvertikal

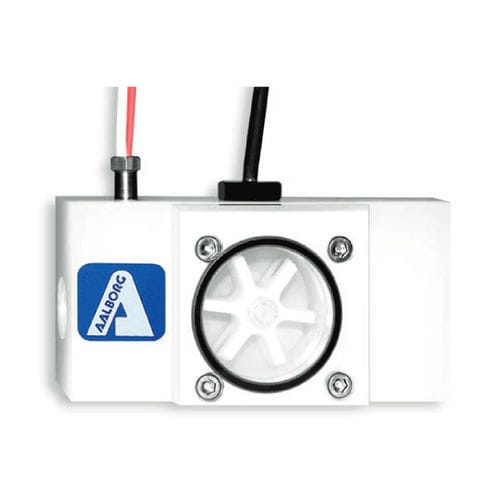

Paddel-Durchflussmesser - PWM series - Aalborg Instruments - Volumen / für Flüssigkeiten / vertikal
Paddel-Durchflussmesser - PWM series - Aalborg Instruments - Volumen / für Flüssigkeiten / vertikal
Paddel-Durchflussmesser - PWM series - Aalborg Instruments - Volumen / für Flüssigkeiten / vertikal - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Paddel
Typ
Volumen
Flüssigkeit
für Flüssigkeiten
Installierung
vertikal
Material
PTFE, Polypropylen
Versorgungsspannung
24 VDC, 5 V DC
Schutzniveau
chemikalienbeständig
Durchsatz

Max: 132,5 m³/h
(4.679,1933 ft³/h)

Min: 0,15 m³/h
(5,2972 ft³/h)

Prozesstemperatur

Max: 70 °C
(158 °F)

Min: 0 °C
(32 °F)

Prozessdruck

Max: 1.000.000 Pa
(145,04 psi)

Min: 0 Pa
(0 psi)

Präzision

1 %

Beschreibung

PWM Schaufelrad Durchflussmengenmesser für flüssige Medien. Produkteinzelheiten Durchflussmengenmesser für flüssige Anwendung. Edelsteinlager gestatten sehr niedrige minimale Durchflussmengen. Leicht einzubauen und zu betreiben. Horizontal oder vertikal eingebaut. Nur ein bewegliches Teil. Durchflussanzeige über eine durchsichtige Acryl-Abdeckung. Vielseitiges Rechteckwellen-Ausgabesignal. Innenliegende NPT-Anschlüsse. Multiparameter: Durchfluss- und Temperatur-Ausgaben. Vierdrahtige Platinum RTD Option. Polypropylen und chemisch widerstandsfähig PVDF Modelle Beschreibung Betriebsprinzipien Die flüssigen Medien, die durch die Einheit strömen, bringen das Schaufelrad zum Wirbeln. Wenn die in dem Schaufelrad eingebauten Magneten den Sensor durchlaufen, werden elektrische Impulse erzeugt, deren Frequenz proportional zur Durchflussmenge ist. Die Anzahl der Impulse in einem bestimmten Zeitraum und der K-Faktor (Anzahl der Impulse pro Gallone) machen es möglich, die Durchflussgeschwindigkeit und das durch die Einheit strömende Volumen zu bestimmen. SPECIFICATIONS AUSGABE-SIGNAL - NPN offener Stromabnehmer (Last 30 mA max.). ABMESSUNGEN - H 56 x L 108 x T 53 mm (2,2 x 4,25 x 2,2") Ohne RTD und Durchflussmengenmesser. KABEL - Durchflusssignal 1,8 m (6') oder optional 3,7m (12'). RTD 12 Zoll langes Kabel. RTD - Platinum 0,00385 TCR, gemäß EN 60751, Klasse B
