Blasengröße-Analysator M2

GasPartikelÜberwachung

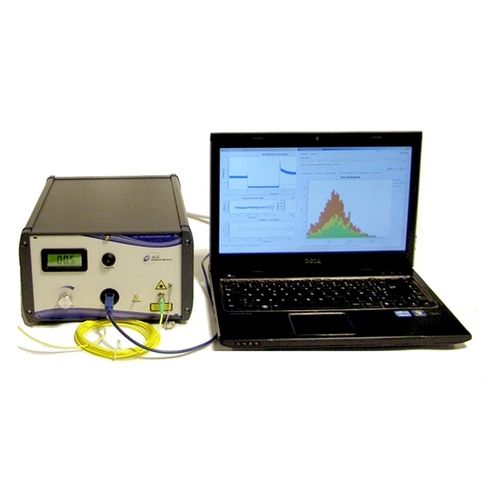

Messen Sie die Blasengröße, Geschwindigkeit und den Hohlraumanteil (Gasanteil) im Herzen der Strömung! Basierend auf einer innovativen Technik, der Optical-Fiber Doppler Probe (OFDP), ermöglicht das M2-System die einfache Messung von Blasengröße und -geschwindigkeit in sehr dichten Strömungen, Blasensäulen, Rohren oder anderen Flüssigkeits-Gas-Umgebungen ohne optischen Zugang Bereich der Blasengröße: Bis zu 100 μm - Keine Obergrenze Geschwindigkeitsbereich: 0.01 bis 80 m/s Bereich des Leerraumanteils: 0 bis 100% Betriebsbedingungen: Kann in Umgebungen bis zu 250°C / 100 bar arbeiten Geeignet für undurchsichtige Flüssigkeiten und turbulente Strömungen Die von A2 Photonic Sensors entwickelte Optical Fiber Doppler Probe Technik ist das Ergebnis von mehr als 25 Jahren Forschung. Ein mikrometrischer Sensorkopf wird an der Spitze einer optischen Faser hergestellt. Einmal in die Strömung eingetaucht, fungiert die optische Fasersonde sowohl als Laseremitter als auch als Lichtdetektor und misst alle Blasen, die ihre Spitze erreichen. Die miniaturisierte Größe des Sensorteils garantiert eine sehr geringe Störung der Strömung und damit eine hohe Genauigkeit der Messung. Hauptmerkmale der Software und Datenverarbeitung: - Einfache und schnelle automatische Verarbeitung oder fortgeschrittene, tiefgehende Analyse - Optionale Triggerung der Erfassung - Vollständiger Zugang zu den Rohdaten - Größen- und Geschwindigkeitsverteilungen, Größen/Geschwindigkeits-Korrelation - Einfacher Datenexport Anwendungsfälle: - Entwickelt für eine Vielzahl von Anwendungen, von der Grundlagenforschung bis zur industriellen F&E - Chemischer Hochdruckreaktor - Hydraulik (Wellenkanal, gestufte Überlaufrinne...) - Kühlsysteme für Kernkraftwerke und Kraftfahrzeuge - Abwasseraufbereitung - Mischungsprozess - Grundlegende Studien - Ölbohrungen
